Номер

15-158-01

Наименование проекта

Плоские эльборовые круги на органической связке

Назначение

Обработка внутренних цилиндрических поверхностей

Рекомендуемая область применения

Изготовление шлифовального инструмента

Описание

Результат технологической разработки.

Предлагаемые круги представляют собой шлифовальный инструмент на основе порошков кубического нитрида бора марки ЛКВ и ЛКВ50 на органической связке марки В2-01, плоские прямого профиля, без корпуса.

Круги предназначены для обработки внутренних цилиндрических поверхностей изделий из твердых сплавов, закаленных и быстрорежущих сталей, чугуна и других труднообрабатываемых материалов с применением охлаждающей жидкости. При использовании охлаждения повышается износостойкость кругов и чистота обрабатываемой поверхности.

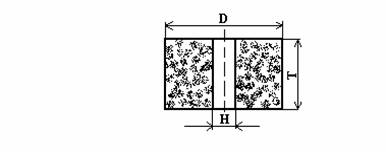

Размерыdxtxh, мм
6х6х2	10х10х4
8х6х3	13х10х4
8х10х3	13х6х4
10х6х4	15х10х4

Рекомендуемые режимы обработки изделий из инструментальных и

быстрорежущих сталей эльборовыми кругами на органической связке.

Вид обработки	Скорость круга, м /сек	Скорость вращения изделия, м /мин	Продольная подача, м /мин	Глубина шлифования, мм /дв.ход
Круглое шлифование	30 ё50	10 ё30	0,5 ё1,0	0,002 ё0,01
Круглое доводочное шлифование	30 ё50	8 ё15	0,3 ё0,8	0,002 ё0,005
Доводка	20 ё40	-	0,3 ё1,0	0,005 ё0,01
