Номер

15-156-01

Наименование проекта

Круги эльборовые на органической связке

Назначение

Обработка цилиндрических и плоских поверхностей

Рекомендуемая область применения

Изготовление шлифовального инструмента

Описание

Результат технологической разработки.

Предлагаемые круги представляют собой шлифовальный инструмент на основе шлифовальных порошков марки ЛКВ и ЛКВ50 и микропорошка марки ЛМ на основе кубического нитрида бора на органических связках.

Круги предназначены для обработки стальных и чугунных деталей различной степени твердости. Применяются для шлифования цилиндрических и плоских поверхностей на внутри-, кругло- и плоскошлифовальных станках, заточки и доводки различного режущего инструмента из твердого сплава и быстрорежущей стали.

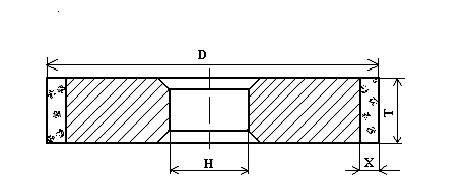

Размеры, мм dxtxxxh	Размеры,мм dxtxxxh	Размеры,мм dxtxxxh	Размеры,мм dxtxxxh
16х13х2х6х	100х10х3х20	150х10х5х32	250х15х5х76
20х16х2х6х	100х10х5х20	150х20х5х32	250х20х5х76
25х16х3х6	125х3х3х32	200х10х5х32	250х40х5х76
32х16х3х10	125х6х3х32	200х20х5х32	300х15х5х127(76)
40х16х3х16	125х10х5х32	200х40х5х32	300х20х5х127(76)
80х10х3х20	150х6х3х32	250х10х5х76	300х40х5х127(76)

Ж450ё600 - по согласованию

Рекомендуемые режимы обработки изделий из инструментальных и быстрорежущей сталей.

Вид обработки	Скорость круга, м /сек	Скорость вращения изделия, м /мин	Поперечная подача, мм /ход	Продольная подача, м /мин	Глубина шлифования мм /дв.ход
Заточка металлореж. инструмента	20 ё30	-	0,03 ё0,05	0,5 ё1,5	-
Шлифование направляющ. Станин	20 ё35	-	-	2 ё6	0,005 ё0,01
Круглое наружное шлифование	30 ё50	10 ё30	-	0,5 ё1,0	0,002 ё0,01
Круглое наружное доводочное шлифование	30 ё50	8 ё15	-	0,3 ё0,8	0,002 ё0,005
Плоское шлифование	30 ё40	-	0,3 ё1,0	1,0 ё5,0	0,005 ё0,02
Доводка	20 ё40	-	0,005 ё0,02	0,3 ё1,0	0,005 ё0,01
