Результат выполнения конструкторской разработки.

Микропроцессорная система управления широкодиапазонным радиоприемником (см.рисунок) включает в себя ввод и отображение на ЖК-индикаторе требуемой частоты настройки радиоприемника, управление перестройкой частот трех гетеродинов, а также различные необходимые коммутационные операции. Микроконтроллер также может использоваться для дополнительных сервисных функций.

Микропроцессорная система выполнена на основе микроконтроллера АТ89С2051 (фирмы atmel), который обладает необходимым объемом встроенной памяти программ и памяти данных, а также имеет необходимое число линий ввода-вывода для программирования синтезаторов частоты и осуществления различных коммутаций (например, коммутация контуром первого гетеродина и др.).

Для обеспечения точной настройки микроконтроллер осуществляет последовательное программирование микросхем синтезаторов частот в соответствии со значением кода частоты, введенного пользователем с клавиатуры. Первый гетеродин осуществляет перестройку частоты с шагом 100 кГц, второй гетеродин - с шагом 1 кГц, а третий гетеродин осуществляет изменение частоты в пределах перестройки предыдущего гетеродина - с шагом 10 Гц.

Первые два гетеродина выполнены на ИМС типа МС12202 (фирма motorola) и осуществляют преобразование на промежуточные частоты 47 МГц и 10,7 МГц соответственно. Третий гетеродин выполнен на микросхеме типа 1508ПЛ1 и осуществляет преобразование на третью промежуточную частоту 465 кГц. Управление каждым синтезатором происходит по трехпроводной шине, состоящей из линии данных, линии тактовых импульсов и линии защелки данных.

При непосредственном подключении синтезаторов к микроконтроллеру использованию пять линий, при этом линии данных и линии тактовых импульсов каждого синтезатора объединены, а линии защелки данных разделены.

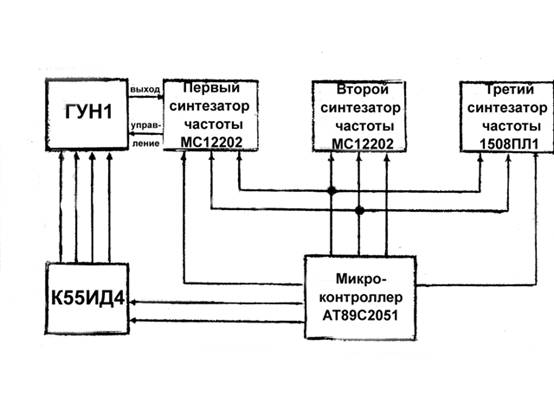

Структурная схема микропроцессорной системы управления

измерительным приемником
