Результат выполнения конструкторской разработки.

Тонкое измельчение ветоши кустарников и травяной массы осуществляется на ударно-центробежной мельнице. Загрузка исходного материала производится самотеком в бункер или посредством представного шнекового транспортера, который жестко (прочно) прикрепляется к бункеру мельницы.

Мука кустарниково-травяной массы с выгрузного патрубка самотеком ссыпается в емкость (мешки). На основании поисковых исследований установлен оптимальный режим работы мельницы:

Частота вращения ротора 5800 мин ^-1

Температура нагрева корпуса (на поверхности второй ступени) отражательных элементов допускается до 60 ^о С

Производительность при получении муки кустарника - 130 кг/час; травяной муки - 105 кг/час±7%.

Степень измельчения 7, что соответствует средней величине фракции помола 1,8 мм.

Влажность муки 18 - 25 %, при влажности исходного продукта 50 % (снижение влажности происходит в результате нагрева продукта при измельчении).

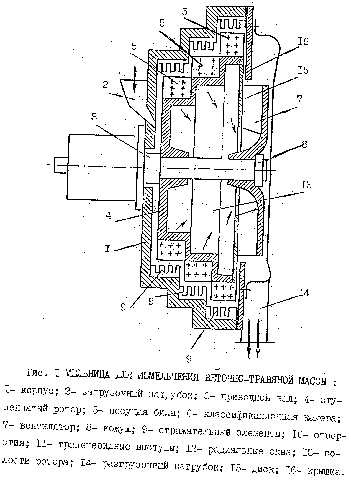

Центробежно-ударная мельница содержит корпус 1 с загрузочным патрубком 2, приводной вал 3 со ступенчатым ротором 4, несущим била 5 с классификационными камерами 6. ступенчатый ротор 4 дополнительно снабжен рабочим колесом вентилятора 7, имеющим кожух 8. На корпусе 1 мельницы по окружности установлены отражательные элементы 9. Било 5 выполнено из двух параллельных пластин, каждая из которых имеет ответвления 10, расположенные в шахматном порядке, причем отверстия 10 в соседних пластинах смещены по отношению одно к другому на половину шага отверстий. Каждый отражательный элемент 9 выполнен в виде двух примыкающих один к другому рядов выступов 2 трапециевидной формы. Большое основание выступов 2 сопрягается с корпусом 1, причем выступы одного ряда смещены в осевом направлении относительно выступов другого ряда на толщину выступа. Классификационные камеры имеют радиальные окна 12, выполненные в стенках аксиальной полости 13 ротора 4. С помощью отверстий 12 через аксиальную разгрузочную полость 13 ротора 4 классификационные камеры 6 соединяются с разгрузочным патрубком 14, смонтированным на кожухе 8 вентилятора. Рабочее колесо вентилятора 7 насажено на приводной вал 3 и закреплено на роторе 4 с помощью диска 15. Корпус мельницы 1 имеет крышку 16.

Габаритные размеры центробежно-ударной мельницы - 630 х 580 х 1253 мм.

Изготовлен опытный образец.

Мельница может быть смонтирована либо стационарно в охотничьих хозяйствах, либо мобильно на одноосном прицепе.

Разработана методика расчета в различных условиях работы, позволяющая выбрать размеры измельчения веточно-травяной муки и работу в заданном режиме.

Преимущества перед аналогами - простота изготовления и эксплуатации, надежность в работе, механизация ручного труда.

Конструкция центробежно-ударной мельницы защищена авторским свидетельством № 1186249.
