ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 11-104-01 |
|
Наименование проекта Хроматографический комплекс для анализа трансформаторного масла |
|
Назначение Анализ трансформаторного масла для определения состава и концентрации растворенных в масле газов |
|
Рекомендуемая область применения Диагностика силовых транформаторов |
|
Описание
Результат выполнения научно-исследовательской работы. В состав комплекса входят газовый хроматограф "Цвет-560" и установка для анализа трансформаторного масла УАТМ-133. Комплекс выполнен в соответствии с "Методическими указаниями по подготовке и проведению хроматографического анализа газов, растворенных в транформаторном масле силовых трансформаторов" РД 34.46.303-89. На рисунке приведены типовые хроматограммы.

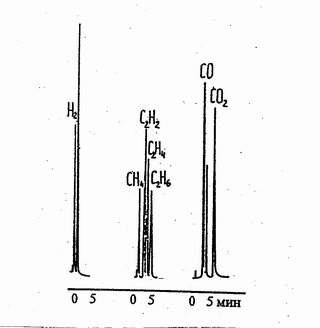

Типовые хроматограммы.
В аналитической системе использован принцип парофазного анализа. Анализ проводится последовательно на трех насадочных колонках и двух детекторах - детекторе по теплопроводности (ДТП) и пламенно-ионизационном детекторе (ПИД). Переключение детекторов и колонок выполняется вручную. Из одной пробы масла объемом 5 см 3 определяется СО, СО 2, СН 4, С 2Н 4, С 2Н 6, С 2Н 2 - до 10 -4 об/%; Н 2 - до 10 -2 об/%. Время полного анализа (10 проб масла) - не более 3 часов. В линии анализа оксидов углерода используется метанатор. Газовое питание: водород, воздух, аргон (азот). Электрическое питание: 220 В, 50 Гц.
|
|
Преимущества перед известными аналогами Надежность диагностики транформаторов |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Экономия расходных материалов до 8 % |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 07.12.2001 |
