Результат выполнения конструкторско-технологической разработки.

Общие сведения об устройстве и принцип работы картофелесортировки.

Картофелесортировка состоит из рамы 1, приемного лотка 2, сортировочного барабана 3, трех скатных лотков и приводной рукоятки 4 (моторредуктора).

Принципиальная схема картофелесортировки показана на рисунке 1.

Рама 1 представляет собой сварную конструкцию из равнобоких уголков 40х40х4 мм. В передней части рама опирается на две опоры, которые позволяют регулировать угол наклона сортировального барабана.

Приемный лоток 2 выполнен из труб и приварен к раме сортировки. Дно приемного лотка представляет собой прутковое решето. Через зазоры между прутьями во время скатывания частично просеиваются почвенные примеси и мелкий сор.

Сортировочный барабан 3 (см. рис. 2) предназначен для разделения картофеля на три фракции. Он представляет собой призматическую раму, составленную из трех ободов диаметром 700 мм, укрепленных на общем трубчатом валу с помощью трех крестовин, и восьми трубчатых образующих. Рама обтянута изнутри сетным полотном - дель рыболовная веревочная узловая полиамидная с диаметром шнура 3,1 мм. Сетное полотно первой половины секции барабана (считая от приемного лотка) имеют ячейки размером 35х35 мм, а второй 45х45 мм (50х50 мм). Длина барабана составляет 1700 мм. Концы вала барабана установлены в подшипниках скольжения, которые крепятся на раме машины. Барабан установлен под углом 5 ⁰ по ходу перемещения картофеля.

Скатные лотки расположены под сортировочным барабаном и выполнены из листовой стали.

Привод сортирующего барабана осуществляется рабочим с помощью приводной рукоятки 4, которая присоединена к валу барабана. При применении электропривода на раму машины устанавливается моторредуктор мощностью 0,37 кВт.

Технологический процесс работы картофелесортировки происходит следующим образом.

Калибруемый картофель подается вручную на приемный лоток 2 и скатывается по нему на сортировочный барабан 3. Скатываясь по решетному дну приемного лотка картофель частично освобождается от почвенных примесей и мелкого сора. При вращении барабана с помощью рукоятки 4 или моторредуктора, картофель перемещается вдоль него и разделяется на три фракции. В первой половине барабана, где установлено сетное полотно с ячейками 35х35 мм, просеиваются мелкие клубни. Мелкие клубни, просеявшись через сетное полотно, по скатным лоткам попадают в приемник мелкой фракции 5. Средние и крупные клубни переходят во вторую половину цилиндра с ячейками 45х45 мм (50х50 мм), через которые просеивается средние клубни и попадают в приемник средней фракции 5. Клубни крупной фракции выходят из барабана и, скатываясь по лотку, попадают в приемник крупной фракции 5.

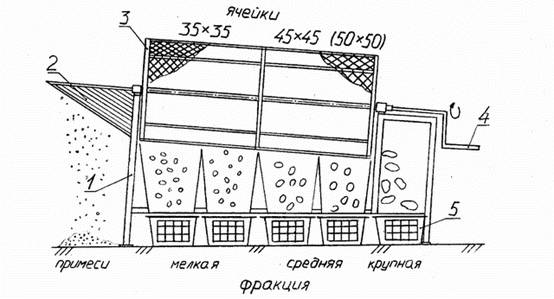

Рис. 1. Конструкционно-технологическая схема картофелесортировки СКБ-1,5

Рис. 2. Сортировочный барабан картофелесортировки СКБ-1,5

а) вид общий; б) обод средний

В обязанности обслуживающего персонала входит - загрузка приемного лотка исходным материалом, вращение барабана, замена заполненных клубнями ящиков (корзин) порожней тарой.

Производительность картофелесортировки позволяет обеспечить предпосадочную подготовку посадочного материала для площади до 20 га в течение 10 дней.

Простота конструкции картофелесортировки позволяет изготовить ее в условиях крестьянских (фермерских) хозяйств.
