Результат выполнения научно-исследовательской работы.

В состав комплекса входят хроматограф "Цвет-800" с ПИД и ДТП (или "Цвет-500М-02"); блок дозирования с обратной продувкой БДГО-171; комплект колонок (колонка для О ₂, n ₂, С ₁; колонка для С ₂-С ₄ и выше); персональный компьютер типа ibm pc с программным обеспечением, принтер; блок сопряжения (4-х канальный АЦП).

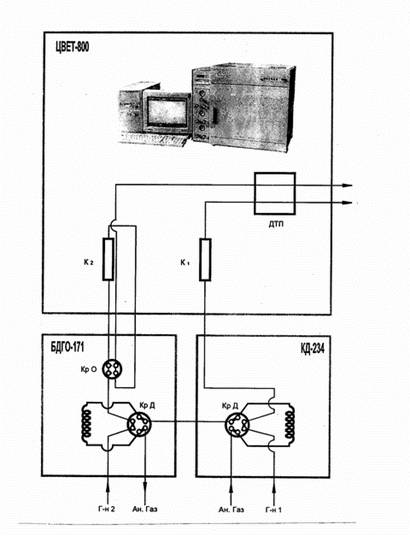

Структурная схема комплекса показана на рис. 1.

Рис. 1. Хроматографический комплекс

Хроматограф газовый "Цвет-800" содержит аналитический блок со встроенным контроллером управления и блок подготовки газов с возможностью цифровой индикации расхода и давления. Хроматограф комплектуется пламенно-ионизационным детектором (ПИД), позволяющим определять все органические соединения, и детектором по теплопроводности (ДТП), позволяющим определять летучие органические и неорганические соединения.

Анализ проводится последовательно на двух колонках. Дозирование анализируемого газа - ручное. Обратная продувка осуществляется краном КрО вручную после выхода С ₄ или С ₅. Температура разделения - 20-40°С. Хроматограф калибруется с помощью калибровочной газовой смеси. На колонке К ₁ с дозированием через ручной дозатор КД-234 определяются газы n ₂, О ₂, С ₁. На колонке К ₂ определяются углеводороды С ₂-С ₄ и выше, а также СО ₂.

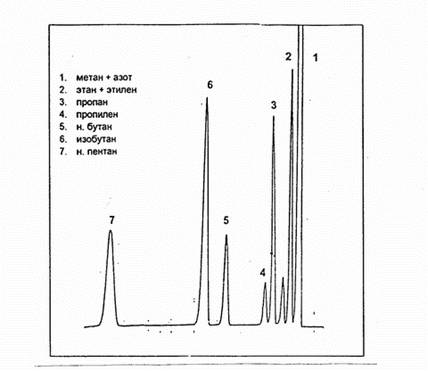

На рис. 2 приведена хроматограмма анализа природного газа.

Рис. 2. Хроматограмма анализа природного газа

Условия анализа следующие: колонка - 6 м на 0,3 см; сорбент - диметилсульфолан (25 %) на С-120; расход - 14,4 мл/мин гелия; температура колонки - 35°С; температура детектора - 60°С.

Обеспечивается автоматический анализ по заданной временной программе одновременно на двух детекторах (ДТП и ПИД), а также высокая достоверность анализа.
