ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 11-085-01 |
|||
|
Наименование проекта Оптический ваттметр ОМЗ-98 |
|||
|
Назначение Для измерения средней мощности оптического излучения в одномодовых и многомодовых волоконно-оптических системах связи со скоростью передачи данных до 500 Мбит/с |
|||
|
Рекомендуемая область применения Может быть использован для измерения мощности излучения и затухания при прокладке ВОЛС, наладке, регулировке аппаратуры, при выпуске полупроводниковых лазеров, светодиодов и фотодиодов |
|||
|
Описание
Результат выполнения конструкторской разработки. Принцип действия прибора основан на преобразовании фотодиодом мощности оптического излучения в электрический сигнал, который далее усиливается, преобразуется и индицируется на цифровом индикаторе прибора в Вт, дБм и дБ. Структурная схема прибора представлена на рисунке.

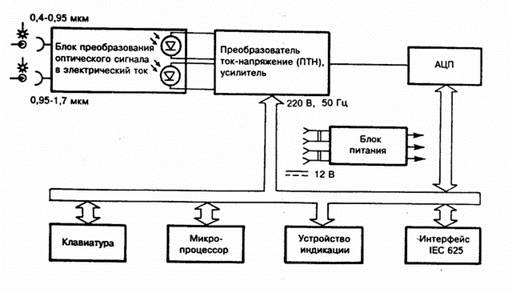

Схема ваттметра ОМЗ-98
Измеряемый оптический сигнал через волоконно-оптический соединитель подается на один из оптических входов прибора. Линза, установленная в разъеме, формирует параллельный пучок, который подается на фотодиод, расположенный в блоке преобразователя. Между линзой и фотодиодом расположены автоматически переключаемые оптический аттенюатор с ослаблением 17-20 дБ и шторка. Оптический аттенюатор переключается в рабочее положение, если подаваемый уровень мощности превышает 100 мкВт, что обеспечивает работу на линейном участке характеристики прибора. Шторка служит для перекрытия оптического входа и позволяет проводить установку нулевого уровня независимо от наличия оптической мощности на входе прибора. Генерируемый под воздействием оптического излучения ток фотодиода устанавливается и поступает на преобразователь ток-напряжение (ПТН) и далее на АЦП и индикатор. Выбор коэффициента преобразования ток-напряжение, коэффициента усиления, управление индикацией, аттенюатором и шторкой производится микропроцессором. Микропроцессор также производит коррекцию спектральной характеристики фотодиода, осуществляет математическую обработку и управление процессом измерения. Блок питания ваттметра выполнен по бестрансформаторной схеме. |
|||
|
Преимущества перед известными аналогами Автоматическая установка поддиапазонов и нулевого уровня. Измерение мощности в ваттах, децибеллах относительно 1 мВт (дБм) любого уровня (дБ) |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Измерение мощности в ваттах, децибеллах относительно 1 мВТ, децибеллах относительно любого уровня; автоматическая установка поддиапазонов и нулевого уровня; погрешность измерения 10 %. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 15.11.2001 |
