Результат выполнения конструкторской разработки.

Принцип действия прибора основан на преобразовании фотоприемником оптического сигнала в электрический.

Оптический сигнал поступает на вход прибора через разъем. Линза, установленная в разъеме, формирует квазипараллельный пучок. Между разъемом и фотоприемником вращается обтюратор, который разбит на три сектора: сектор полного затемнения пучка, сектор полного пропускания и сектор с интерференционным фильтром-зеркалом. Фильтр изготовлен напылением на прозрачную подложку многослойного интерференционного покрытия, имеющего монотонную зависимость коэффициента пропускания и отражения от длины волны.

При вращении обтюратора фотоприемник последовательно во времени формирует три уровня электрического сигнала: уровень собственных шумов (Р ₀); уровень, соответствующий полной оптической мощности, поступившей на вход прибора (Р_е), и уровень сигнала (Р _т), пропущенного фильтром-зеркалом. Сигналы с выхода фотоприемника усиливаются, преобразуются в цифровую форму и обрабатываются микропроцессорной системой.

Микропроцессорная система устанавливает коэффициент передачи преобразующе-усилительного тракта, чтобы сигнал на входе АЦП находился в пределах 0-10 В, при этом прибор автоматически адаптируется к уровню измеряемой оптической мощности. При уровнях Р_е>100 мкВт для исключения нелинейного участка характеристики преобразования фотоприемника процессор включает оптический аттенюатор. В ПЗУ микропроцессорной системы хранятся две таблицы коэффициентов коррекции: для спектральной чувствительности фотоприемника и для суммарной спектральной чувствительности аттенюатора и фотоприемника.

Для измеренного значения длины волны процессор вычисляет коэффициент коррекции, используя линейную интерполяцию характеристики спектральной чувствительности и одну из двух таблиц в зависимости от выбранного диапазона. Индикация мощности производится с учетом коэффициента коррекции.

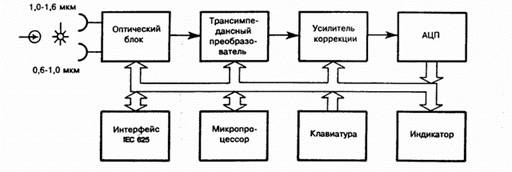

Схема ваттметра ОМКЗ-79 показана на рисунке.

Схема ваттметра ОМКЗ-79

Наличие интерфейса позволяет использовать прибор в автоматизированных системах с управлением от ПЭВМ.

Ваттметр ОМКЗ-79 осуществляет контроль длины волны и мощности. Смена измеряемого параметра выполняется простым нажатием кнопки на передней панели ваттметра. Отсчет длины волны в нанометрах, мощности в ваттах или в уровнях относительно 1 мВт.

Индикация измеренного значения средней мощности, автоматически скорректированного в зависимости от спектральной чувствительности фотоприемника на длине волны принимаемого излучения.
