Номер

11-083-01

Наименование проекта

Оптические генераторы сигналов ОГ4-181, ОГ4-182

Назначение

Для генерирования измерительных амплитудно-модулированных и немодулированных оптических сигналов, измерения мощности, затухания и амплитудно-частотных характеристик волоконно-оптических элементов

Рекомендуемая область применения

Используются для настройки, регулировки и испытаний волоконно-оптических устройств, работающих в режиме ручного управления и автоматизированном режиме через интерфейс IEC 625

Описание

Результат выполнения конструкторской разработки.

В комплект каждого прибора входят: генератор, построенный на лазерном полупроводниковом излучателе, оптоэлектронный преобразователь ФП-0,85 (или ФП-1,3); выносной аттенюатор 10 дБ, ответвитель 1:1.

Встроенный ваттметр индицирует среднее значение мощности на выходном разъеме генератора или на выходе подключенного к нему световода.

Применение встроенного измерителя мощности и микропроцессора расширило функциональные возможности генераторов и повысило производительность измерительных операций.

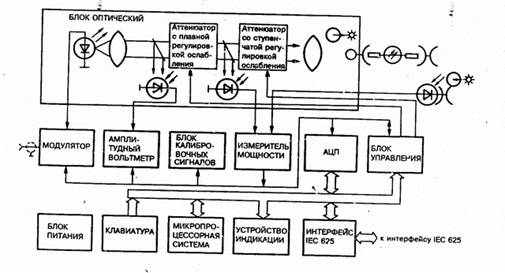

Структурная схема генератора показана на рисунке.

Структурная схема генератора.

Принцип действия приборов основан на преобразовании электрического сигнала в оптический полупроводниковыми излучателями. Лазерный диод термостатирован и охвачен обратной связью для стабилизации выходной мощности излучения. Модуляция выходного излучения осуществляется путем модуляции тока накачки излучателя. Для ослабления выходного излучения в оптический канал вводятся поглотители.

Преимущества перед известными аналогами

Длина волны излучения 0,85 и 1,3 мкм. Полоса частот амплитудной модуляции до 100 МГц.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Кроме генерирования измерительных сигналов встроенный ваттметр индицирует среднее значение мощности на выходном разъеме генератора или на выходе подключенного к нему автодиода. Нестабильность уровня выходной мощности не более 1 %

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

14.11.2001
