Номер

11-078-01

Наименование проекта

Горелка ручная дуговая с вольфрамовым электродом ГДС-А-160

Назначение

Для дуговой сварки неплавящимся электродом нержавеющих сталей, цветных металлов и их сплавов в среде инертных газов

Рекомендуемая область применения

Сварка нержавеющих сталей и цветных металлов, толщиной до 3 мм

Описание

Результат выполнения конструкторской разработки.

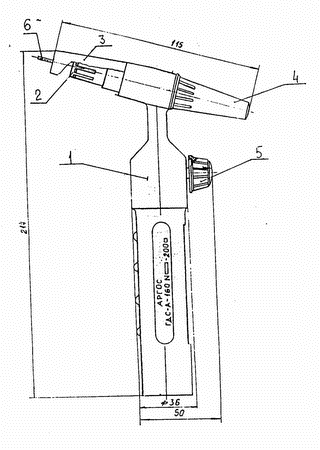

Горелка состоит из корпуса 1 (см. рисунок), сменной цанги 2, сменного сопла 3, сменного колпачка 4, ручки, предназначенной для пуска, регулирования и прекращения подачи защитного газа 5, газотокоподвода с резиновым рукавом.

Газотокоподвод заканчивается штуцером, служащим для подключения горелки к источникам тока и защитного газа.

Набор сменных цанг позволяет закрепить вольфрамовые электроды 6 диаметром 1,5; 2; 3 мм.

Керамическое сопло крепится к корпусу с помощью цанги корпуса. Напряжение к электроду подается по кабелю, помещенному в резиновый рукав. Зазор между кабелем и рукавом используется для подачи защитного газа.

Струя аргона, вытекающая из сопла горелки, окружает зону сварки от воздействия воздуха, предупреждая окисление и загрязнение металла и сварного шва.

Горелка ГДС-А-160

Преимущества перед известными аналогами

Улучшены массо-габаритные показатели

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Горелка позволяет производить сварку корпусов и прочих изделий, имеющих нестандартную форму, размеры; обеспечивает безопасность при эксплуатации, улучшение качества изделий, повышение производительности труда на 20 %

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

14.11.2001
