Результат выполнения научно-исследовательской работы.

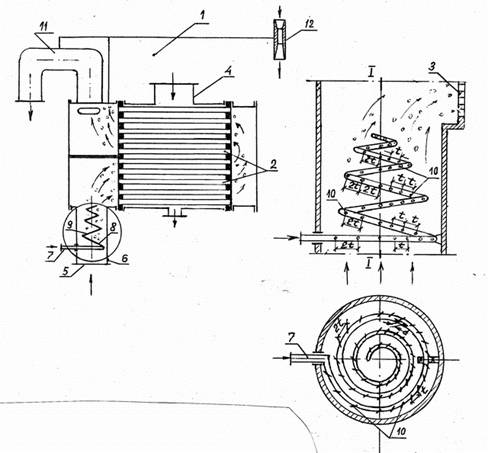

Система 1 (см. рисунок) для очистки трубок 2, закрепленных в трубных досках 3 конденсатора 4, содержит напорный водовод 5 с входным патрубком 6 и магистраль 7 сжатого воздуха с перфорированным трубчатым смесителем 8. Смеситель 8 выполнен в виде спирали 9 с отверстиями 10. Отверстия 10 расположены асимметрично относительно оси спирали 9. Со стороны трубной доски 3 расстояние между отверстиями равноt, а с противоположной стороны-2t. Отверстия диаметромdвыполнены тангенциально в плоскостях перпендикулярных оси патрубка 6. К выходному патрубку 11 подключен эжектор 12.

Система очистки трубок конденсаторов паровых турбин

Система работает следующим образом. Из напорного водовода 5 через патрубок 6 охлаждающая вода поступает в конденсатор 4. Одновременно из магистрали 7 сжатый воздух через отверстия 10 в смесителе 8 подается в поток охлаждающей воды. Водо-воздушная смесь, проходя по трубкам 2, создает пульсацию охлаждающей среды, которая способствует разрушению сцепленных со стенкой трубки отложений и уносит их с потоком. Асимметричное расположение отверстий 10 позволяет с учетом подъемной силы воздуха обеспечить стабильную концентрацию газа в трубках, улучшить перемешивание и распределение водо-воздушного потока по трубкам конденсатора, что повышает эффективность очистки. Отработанный воздух отделяется в выходном патрубке 11 и удаляется из системы эжектором 12 в дренаж.
