Результат выполнения конструкторско-технологической разработки.

Ограниченная реализация энергии греющего пара, вызываемая неполным использованием его давления, теплосодержания конденсата, потери тепла в окружающую среду, снижение эффективности работы конденсатоотводчиков являются недостатками традиционного нагрева химически очищенной воды (ХОВ) в схемах, основанных на рекуперативном методе.

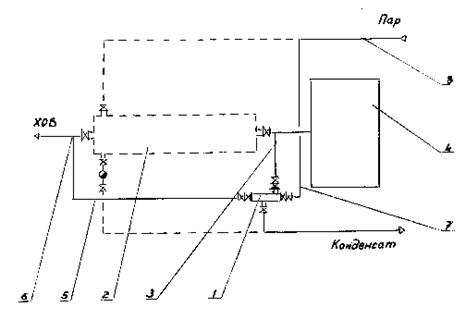

На рис.1. приведена схема инжекторного нагрева ХОВ, позволяющего исключить отмеченные недостатки. Основным элементом схемы является пароводяной инжектор 1, который по ХОВ подключен параллельно пароводяному теплообменнику 2 (находящемуся в резерве), трубопроводом 3 по пассивному потоку соединен с узлом 4 химводоочистки, напорным трубопроводом 5 с трубопроводом 6 нагретой ХОВ, трубопроводом 7 активного потока с паропроводом 8 собственных нужд котельной.

Нагрев ХОВ осуществляют следующим образом. Воду, например, с давлением 1,5ё2,0 ати и температурой 30ё40°С узла 4 химводоочистки по трубопроводу 3 пассивного потока направляют на инжектор 1, на который по трубопроводу 7 активного потока из паропровода 8 собственных нужд котельной подают насыщенный или перегретый пар с давлением 3ё5 ати и температурой 130ё200°С. После смешения в инжекторе 1, работающем в дозвуковом или сверхзвуковом режимах паровой и жидкой фаз, нагретую до температуры 90ё100°С ХОВ по трубопроводам 5 и 6 направляют на деаэрирование.

Эффект от внедрения составил 7-9% экономии потребляемого пара, 30-40% экономии потребляемой энергии перекачивающих насосов, при находящемся в резерве рекуперативном теплообменнике.
