Результат выполнения конструкторской разработки.

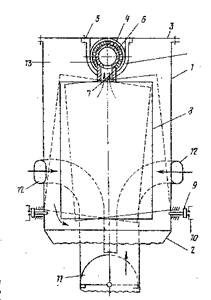

Конструкция самоочищающегося фильтра схематично представлена на рисунке.

Фильтр содержит цилиндрический или коробчатый корпус 1, переходящий внизу в сужающийся бункер 2. Сверху корпус за­крыт крышкой 3, на которой на подшипни­ках качания 4 с их корпусом 5 покоится трубчатый вал, служащий патрубком 6 отво­да газа, к которому за горловину в виде вертикальной трубы 7 подвешен фильтрую­щий элемент 8. Между патрубком 6 и корпу­сом 1 для уплотнения внутреннего объема имеется сальниковое уплотнение (на рисунке не показано).

В крайних положениях качания фильт­рующий элемент 8 взаимодействует с конечными выключателями 9, которые через контакты 10 и схему с управляющим электро­магнитом (на чертеже не показаны) обecпечивают попеременное открывание-закрывание задвижки 11 в раздвоенный воздухораспре­делитель из двух коллекторов 12. Очищен­ный воздух проходит через отверстия 13 в трубчатом валу патрубка 6.

Для упрочнения зоны удара о корпус она может быть выполнена утолщенной, а для снижения акустического эффекта ударя­ющаяся часть фильтрующего элемента об­лицована твердой резиной.

Фильтр работает следующим образом.

Запыленный воздух поступает через воздухораспределитель коллекторов 12 в корпус 1 и, проходя через фильтрующий ма­териал фильтрующего элемента 8, очищает­ся. Очищенный воздух выходит через горловину и отверстия 13 в трубе и по патруб­ку 6 отвода газа дальше.

Для регенерации фильтрующего мате­риала используется встряхивание каркаса элемента 8 при соударениях с корпусом 1 во время маятниковых качаний элемента 8 под действием согласованных по времени встречных толчков воздушного потока на элемент 8 попеременно из отверстий возду­хораспределителя коллекторов 12. Согласо­вание потоков обеспечивается качающейся задвижкой 11 в разветвлении воздухорасп­ределителя коллекторов 12, а также систе­мой конечные выключатели - электромагнит. При ударах нижней кромки элемента 8 о внутреннюю стенку корпуса 1 осевшая на фильтрующем материале пыль отделяется от него и под действием собственной тяже­сти и потока воздуха сверху выпадает в бун­кер 2 на задвижку типа затвора-дозатора и периодически выгружается.

Хотя в предлагаемой конструкции филь­тра требуется некоторое увеличение попе­речного размера (на раскачивание фильтрующего элемента) из-за встречно направленных отверстий раздвоенного воздухораспределителя, этот недостаток компенсируется отсутствием затрат на приобретение и эксплуатацию электродви­гателя привода с присущими ему потерями энергии во время работы.

Рис. Самоочищающийся фильтр
