Результат выполнения конструкторской разработки.

Общий вид сушильной камеры дан на рисунке.

Сушильные камеры изготавливают четырех типоразмеров.

Камера содержит водяную систему нагрева, поперечно-горизонтальную систему циркуляции воздуха и теплогенератор, представляющий собой котел водогрейный, работающий на твердом топливе. Применение к качестве теплогенератора котла водогрейного позволяет использовать топливо в виде угля, торфа, отходов деревопроизводства.

Корпус камеры собирается из теплоизоляционных панелей типа «Сэндвич» и может быть цельнометаллическим. Внутренние поверхности камеры покрыты термовлагостойким покрытием. Загрузка и выгрузка камеры осуществляется через дверь, расположенную на передней панели при «непроходном» типе камеры, или в разные двери, расположенные напротив, в «проходной» камере. Перемещение тележки со штабелем производится по рельсовому пути.

Нагрев и циркуляция воздуха при сушке пиломатериала осуществляется центробежным вентилятором специальной конструкции. При работе электродвигателя, на лопатках вентилятора, посаженного на его вал, воздух уплотняется. Чем выше линейная скорость лопаток, тем больше давление. Происходит изохорный процесс изменения состояния термодинамической системы при постоянном объеме, сопровождающийся выделением тепла согласно уравнению состоянияpv=rt, гдеp- давление,v- объем,r- универсальная газовая постоянная,t- температура.

Рабочая зона центробежного вентилятора отделена от объема камеры экраном с жалюзи. Градиент температуры (скорость изменения температуры) регулируется путем изменения величины проходного сечения всасывающего отверстия, что достигается поворотом пластин жалюзи при помощи системы рычагов.

Для получения направленных потоков воздуха, обеспечивающих поперечный продув штабеля, установлена система воздуховодов. На корпусе камеры расположены патрубки, через которые происходит воздухообмен в процессе выпаривания влаги, а также психрометр, прибор для определения температуры и влажности внутри камеры.

Камеры удобны в обслуживании, высокоэффективны по сравнению с широко применяемыми камерами аэродинамической сушки, позволяют значительно экономить электроэнергию. Так, электрическая мощность аэродинамической сушильной камеры емкостью 15 м ³ составляет 55 кВт-ч., а камеры модели КС-15В - всего 6 кВт - ч.

Применение в качестве теплоносителя воды обеспечивает мягкую, щадящую сушку и исключает пересушку пиломатериалов, что особенно важно для ценных лиственных пород древесины.

Техническая характеристика

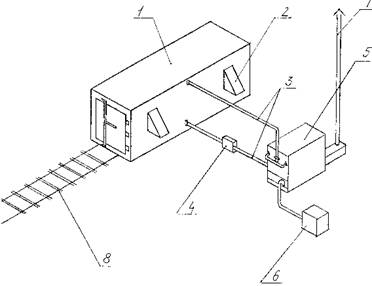

Рис. Общий вид

1 - Камера сушильная. 2 - Опора вентиляторных колес с электродвигателем. 3 - Трубы соединительные. 4 - Насос 5 - Котел водогрейный. 6 - Вентилятор дутьевой. 7 - Труба вытяжная. 8 - Съемный рельсовый путь.
