Номер

08-090-01

Наименование проекта

Теплосчетчик "Струмень-Брянск ТС-05"

Назначение

Обработка, преобразование и регистрация информации: потребленной (отпущенной) тепловой энергии, температуры, давления, расхода воды и времени работы в закрытых и открытых водяных системах центр. теплоснабжения и горячего водоснабжения

Рекомендуемая область применения

Системы учета и контроля выработки и потребления тепловой энергии на предприятиях промышленности и коммунального хозяйства

Описание

Результат выполнения конструкторской разработки.

Теплосчетчик предназначен для работы со следующими типами первичных преобразователей расхода: счетчиками воды крыльчатыми и турбинными Ду=15 - 200; ультразвуковые расходомеры Ду=15 - 50; электромагнитными расходомерами Ду=20, 40, 80, 120.

Теплосчетчик состоит из следующих основных узлов: тепловычислителя, первичного преобразователя расхода (от 1 до 4), термопреобразователя сопротивленияpt500 (от 1 до 4).

Один тепловычислитель счетчика обеспечивает: измерение параметров независимых коммерческих узлов учета тепловой энергии; обработку информации от четырех первичных преобразователей расхода; обработку информации от четырех датчиков температуры и один программируемый канал; обработку информации от трех датчиков давления; подключение к системе автоматизации посредством многофункционального цифрового выхода.

Источником питания тепловычислителя служит литиевая батарея напряжением 3,6 В. Срок службы литиевой батареи - 4 года.

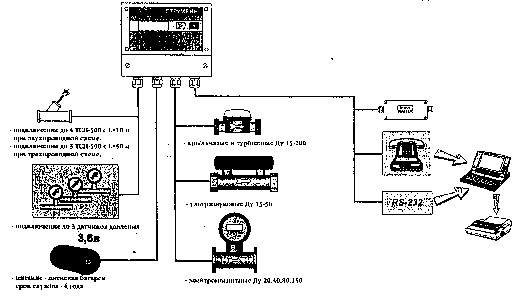

Схема подключения теплосчетчика дана на рисунке. Показания тепловой энергии на счетчике индуцируются в Гкал или в ГДж.

Теплосчетчик обеспечивает высокую степень точности показаний, отличается высокой надежностью и длительным сроком службы - не менее 12 лет, автоматически осуществляет переход с зимнего времени на летнее и наоборот, имеет большой объем пользовательского программного обеспечения (программирования, поверки и т.п.), производит индикацию ошибок и предупреждений по каждому измерительному контуру.

Рис. Теплосчетчик «Струмень-Брянск ТС-05»

Технические характеристики

- Информационный выход - интерфейсrs232,m-bus, модем

- Тип архива коммерческих параметров (тепловой энергии, объема, температуры) и ошибок:

- среднечасовой за последние 31 сутки;

- суточный по накоплению за последние 31 сутки;

- месячный по накоплению за последние 12 месяцев;

- годовой по накоплению за последние 16 лет.

- Температура Тmax- 150°С.

- Давление Рmax- 1,6 МПа, 2,5 МПа.

- Длина линии связи между крыльчатыми (турбинными_ первичными преобра-зоватеями и тепловычислителем - не более 50 м.

- Длина линии связи между ультразвуковыми ППР и тепловычислителем - не более 10 м.

- Длина кабеля от термопреобразователей сопротивления - 3м, 5м, 10м.

Ду мм (условное обозначение ППР)	Тип ППР	qрабочее, м³/ч	q min, м ³/ч	qn, м ³/ч
Крыльчатые
15(А)	js90-1,5nk	1,2	0,03	1,5
20(В)	js90-2,5nk	2	0,05	2,5
25(С)	js130-3,5nc	2,8	0,14	3,5
32(d)	js130-6,0nc	4,8	0,9	6,0
40(e)	js130-10nc	8	0,16	10,0
Турбинные
50(f)	mw130-50nc	12	1,5	15
65(g)	mw130-65nc	20	1,5	25
80(h)	mw130-80nc	32	1,9	40
100(j)	mw130-100nc	48	2,5	60
125(k)	mw130-125nc	80	5,5	100
150(l)	mw130-150nc	120	5,5	150
200(m)	mw130-200nc	200	12	250
Ультразвуковыеultraflowii
15,20(p)		1,2	0,015	1,5
20(q)		2	0,025	2,5
25(r)		2,8	0,035	3,5
25(s)		4,8	0,06	6,0
40(t)		8	0,1	10
50(u)		12	0,3	15
Электромагнитные «Струмень-400»
20(v)		6,4	0,2	8,0
40(w)		24,0	0,75	30,0
80(x)		100,0	3,0	120,0
150(y)		360,0	19,0	450,0
