На рис.1 изображено устройство для очистки ленты конвейера, общий вид; на рис.2 - вид А.

Устройство для очистки ленты конвейера содержит пустотелый барабан 3, прижатый к концевому барабану 1 конвейера, огибаемому лентой 2.

На поверхности обечайки барабана 3 выполнены продольные пазы 4 с бортами 5 и 6. В пазах 4 размещены карманы 7, выполненные из упругого материала. Вдоль пазов 4 на уровне обечайки барабана 3 вплотную к бортам 6 пазов 4 прижаты очистные элементы в виде струн 8 с пружинами 9 на концах, через которые струны 8 закреплены на державках 10. Барабан 3 снабжен неподвижными дисками 11, которые установлены на оси 12 снаружи торцовых крышек 13. Державки 10 с помощью шарниров 14 и опор 15 соединены с осью 12 барабана 3, связаны пружинами 16 с его торцовыми крышками 13 и застопорены в вертикальном положении упорами в виде штифтов 17, смонтированных на неподвижных дисках 11, и опираются на отжимные конуса 18, закрепленные на торцовых крышках 13. Штифты 17 выполнены в виде конусов, основания которых находятся на оси, соединяющей центры концевого 1 и пустотелого 3 барабанов. Основания отжимных конусов 18 больше оснований штифтов 17.

Барабан 3 выполняет роль делителя сплошного слоя налипшего материала 19 на отдельные полосы шириной, равной ширине пазов 4.

Устройство работает следующим образом. Лента 2 огибает концевой барабан 1 и освобождается от транспортируемого материала. При дальнейшем движении лента 2 с налипшим материалом 19 проходит между барабанами 1 и 3, вызывая вращение последнего. Оставшийся на ленте 2 налипший материал 19 вследствие поджатия барабана 3 к барабану 1 выдавливается из зоны контакта и при дальнейшем повороте барабанов продавливается через пазы 4 в карманы 7, оставаясь прилипшим к ленте. Державки 10 с пружинами 9 и струнами 8, прижатыми к бортам 6 пазов 7, вращаются совместно с барабаном 3, а при занятии вертикального верхнего положения стопорятся штифтами 17. Барабан 3 в это время продолжает вращаться, и струна 8 срезает с поверхности ленты 2 сформированную пазом 4 полосу налипшего материала, которая проваливается в карман 7.

Одновременно с этим державки 10 поворачиваются в шарнирах 14 в противоположные стороны от торцовых крышек 13 посредством отжимных конусов 18, натягивая струны 8 пружинами 9. При достижении струнами 8 бортов 5 пазов 4, держатели 10 оказываются на основаниях отжимных конусов 18, в результате чего державки 10 пружинами 16 возвращаются к бортам 6 пазов 4 поверх стопорных штифтов 17 и притягиваются к торцовым крышкам 13 пружинами 9. При дальнейшем вращении барабана 3 срезанный в карман 7 материал под действием центробежных сил выбрасывается.

Устройство обеспечивает высокое качество очистки ленты, повышение долговечности ленты в 1,3 раза.

Рис. 1. Устройство для очистки ленты конвейера

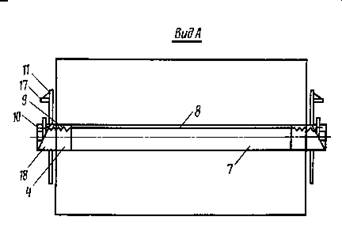

Рис. 2. Вид А
