«Результат выполнения научно-исследовательской работы».

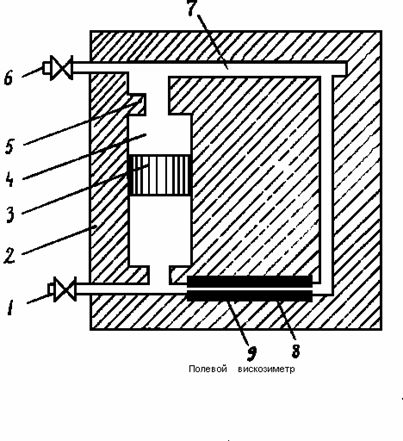

На рисунке изображена принципиальная схема полевого виско­зиметра. Он имеет входной вентиль 1, прозрачный корпус, выполнен­ный из оргстекла 2, поршень 3, цилиндрическую полость 4, выходной вентиль 6, соединительную полость 7, прокладку 8 и измерительный капилляр 9. Корпус 2 вискозиметра изготавливается из двух симметр ичных про зрачных половин, в к оторых сделаны цилин­дрические углубления. Обе половины крепятся друг к другу с помо­щью клея или скрепляются болтами (в этом случае между пластинами ставится резиновая прокладка).

Вискозиметр работает следующим образом. С помощью соединительной трубки он присоединяетс я к исследуемому объекту, открываются входной 1 и выходной 6 вентили. Исследуемая жидкость под давлением заполняет цилиндрическу ю полость 4, соединитель­ную полость 7 и измерительный капилляр 9 (разгазированные жидкости заливаются в вискозиметр с помощью резиновой трубки с воронкой на конце). Вентили 1 и 6 закрыва ются, исследуемая жидкость находится под давлением в гидравлически свя занных между собой полостях 4, 7 и в измерительном капилляре 9.

Переводя поршень 9 в верхнее положение (переворачиванием вискозиметра на 180°), отмечают время его движения от верхних до нижних выступов 5, ограничивающих движение поршня. Поршень во все время его движения в полости 4 виден сквозь прозрачные стенки корпуса вискозиметра.

Вязкость жидкости (n)расс читывается по формуле:n= К (r1 -r2 ).t,

где К - постоянная вискозиметра, зависящая от размеров ( длина,внутренни й диаметр) капилляра, определяемая по тарировочной жидкости,r1иr2 -соответственно плотности материала поршня и жидкости при температуре опыта,t-время падения поршня в полости 4.

Знаяобъем пространства между поверхностью поршня и выступа­ми 5, а также время падения поршня, рассчитывают расход жидкости через капилляр 9. Это д елается для контроля за режимом течения жидкости по капилляру с помощью критерия Рейнольдса:

4q

re = ------------------,

pdn

гдеd- внутренни й диаметр капилляра;q- расход жидкости. Если режим течения турбулентный (re>2320), то необходимо использовать капилляр с большим внутренним диаметром.

Для термостатирования вискозиметра его опускают в сосуд с прозрачными стенками, в который заливают воду при температуре опыта.
