«Результат выполнения научно-исследовательской работы».

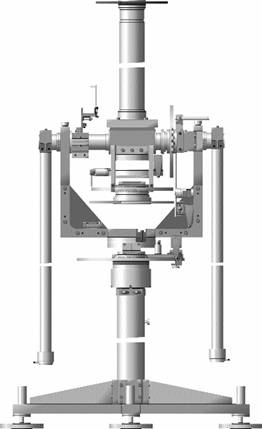

Установка (см. рис.) воспроизводит пространственное положение скважинных приборов по зенитному углу, азимуту и углу положения корпуса скважинного прибора относительно апсидальной плоскости.

Основными достоинствами установки являются пониженные требования к однородности магнитного поля Земли в месте ее расположения. Это достигается за счет конструктивных особенностей установки, обеспечивающих расположение датчика азимута инклинометра в одном месте при любых положениях скважинного прибора.

Использование в конструкции установки балансировочных грузов значительно уменьшило деформацию установки под действием устанавливаемых на нее инклинометров, а, следовательно - повысить точность установки особенно при малых зенитных углах, а также снизить ее металлоемкость. Использование в конструкции установки микровинтов для точной установки заданных углов значительно снизили трудоемкость поверки и повысили ее точность.

Установка обеспечивает:

1. Воспроизведение зенитных углов в диапазоне от 0 до ± 150 град., с основной погрешностью ± 5 минут;

2. Воспроизведение азимута в диапазоне от 0 до 360 град., с основной погрешностью ±20 минут;

3. Воспроизведение угла ориентации корпуса скважинного прибора в диапазоне от 0 до 360 град., с основной погрешностью ± 30 минут;

4. Выполнение поверок скважинных приборов:

диаметром, мм 25- 73;

длиной, мм до 3000;

массой, кг до 50.
