Результат выполнения конструкторской разработки.

Прибор Ч1-76 (см. рис. 1) является водородным стандартом пассивного типа. Он работает на принципе излучения атомов водорода, однако квантовое устройство излучает только под действием внешнего сигнала, сформированного из сигнала кварцевого генератора и используется для автоподстройки частоты этого генератора в качестве частотного дискриминатора.

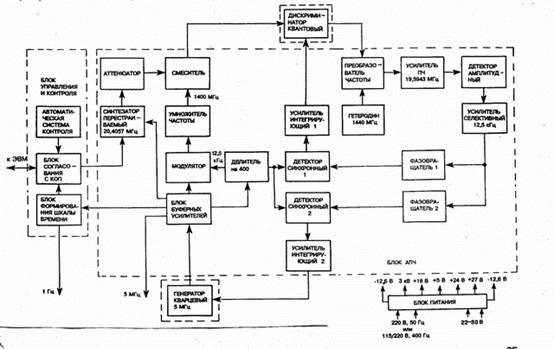

Рис. 1. Структурная схема пассивного водородного стандарта частоты Ч1-76

Водородный дискриминатор (см. рис. 2) так же, как и водородный квантовый генератор стандарта Ч1-75, имеет кварцевую накопительную колбу, покрытую фторированным сополимером, которая помещена в металлический резонатор специальной конструкции. Благодаря меньшему объему накопительной колбы и резонатора, квантовый дискриминатор имеет компактную конструкцию.

В радиотехническом блоке формируется фазово-модулированный сигнал возбуждения дискриминатора частотой 1420,405 МГц. При этом сигнал 5 МГц модулируется по фазе сигналом частотой 20,4057 МГц, вырабатываемым перестраиваемым синтезатором частоты, и подается на умножительный диод, нагрузкой которого является резонатор квантового дискриминатора.

При взаимодействии с линией излучения атомов и резонатором дискриминатора частотно-модулированный сигнал преобразуется в амплитудно-модулированный.

Амплитуда и фаза огибающей этого сигнала несут информацию об отклонении частоты кварцевого генератора от частоты линии излучения атомов

водорода и отклонении частоты резонатора дискриминатора от частоты кварцевого генератора. С выхода дискриминатора АМ сигнал поступает в блок АПЧ, где усиливается, преобразуется и детектируется. После амплитудного

детектора сигнал частотой 12,5 кГц поступает на селективный усилитель, выход которого соединен с двумя фазовращателями, обеспечивающими разделение сигналов расстройки резонатора и кварцевого генератора. Из этих сигналов с помощью синхронных детекторов и интегрирующих усилителей формируются сигналы, управляющие частотой резонатора и кварцевого генератора.

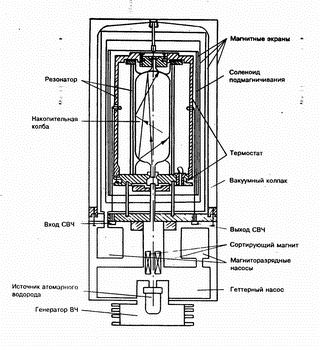

Рис. 2. Схематическое устройство квантового водородного дискриминатора
