Результат выполнения конструкторской разработки.

Установка представляет собой сборную П-образную конструкцию из двух стоек, связанных между собой поперечинами, на которых размещены все механизмы. В правой стойке размещен двигатель, который через клиноременную передачу и редуктор передает движение механизму швейной головки и челночному устройству. Левая стойка выполняет функции опоры и представляет собой пустотелую конструкцию с полочками для хранения инструмента, ниток и других необходимых принадлежностей.

Механизм швейной головки повторяет конструкцию головки одноигольной швейной машины класса 3823, установленную на верхней поперечине. В головке имеется механизм игловодителя, приводимый в движение от кривошипа, закрепленного на конце главного вала машины. Транспортирующие лапки заменены специальной прижимной лапкой, вертикальное перемещение которой осуществляется системой рычагов от эксцентрика, закрепленного на главном валу. В головку введено дополнительное крепление рамки качения игловодителя, в связи с чем последний передает игле только возвратно-поступательное движение, необходимое для простегивания одеял, без качения ее вдоль строчки. В головке регулируются натяжение ниток и давление прижимной лапки на материал.

На поперечине механизма закреплен пневмоцилиндр и две скалки, выполняющие роль направляющих. Шток пневмоцилиндра связан со швейной головкой, в связи с чем головка имеет возможность вертикального перемещения (нижнее и верхнее положения). Нижнее положение головки является рабочим, второе используется для свободного ввода натяжной рамы с одеялом в зону простегивания и вывода из нее. Оба положения контролируются конечными выключателями. С левой стороны головки расположен механизм контроля обрыва нити, который дает команду на подъем головки вверх в случае обрыва верхней нити.

Верхняя каретка представляет собой раму на четырех колесах, с помощью которых она перемещается по направляющим нижней каретки. По углам рамы приварены стойки, к которым на шпильках крепятся две роликовые опоры. По ним натяжная рама с одеялом вводится в зону простегивания и выводится из нее. На нижнюю площадку рамы устанавливается копир. Перемещение каретки осуществляется в направлении, поперечном оси портала. Нижняя каретка перемещается в направлении, продольном оси портала по рельсовому пути.

Заправочный стол представляет собой двухъярусную сборно-сварную конструкцию. Роль нижнего яруса выполняет плоскость стола, облицованная металлическим листом. Второй ярус образуют четыре попарно-расположенные опоры, две из которых неподвижны, две другие выполнены поворотными и приводятся в движение пневмоцилиндром. Нижняя рама с обработанным одеялом после его вывода из зоны обработки укладывается на второй ярус стола.

Механизм следящей головки выполнен в виде перекладины, на которой смонтированы следящая головка и электродвигатель. Передача вращения осуществляется через клиноременную передачу. Челночное устройство состоит из корпуса, смонтированного на средней перекладине, валиков с опорами, муфт. В корпусе установлено челночное устройство швейной машины класса 3823 вместе с зубчатой передачей и валиками. Установка укомплектована двумя бобинодержателями, смонтированными на верхней поперечине, один - в зоне обработки.

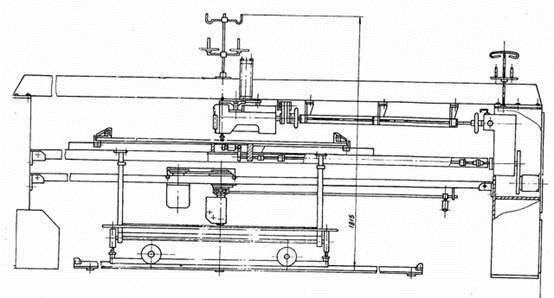

Схема установки показана на рисунке.

Подготовленное для протягивания одеяло закрепляется в натяжной раме и вводится в зону обработки. Следящий ролик вводится в зацепление с копиром. При нажатии на кнопку "работа" швейная головка опускается вниз для заправки нити в игольное ушко. При нажатии на кнопку "цикл" включаются электродвигатели главного движения, затем - привод следящей головки, при этом обеспечивается возвратно-поступательное движение иглы и прижимной лапки, вращение челнока с передаточным отношением 2:1 и перемещение одеяла по заданному рисунку. Кнопка удерживается включенной, пока упор исходного положения верхней каретки не сойдет с конечного выключателя.

После прохождения полного контура рисунка кулачок копира наезжает на ролик конечного выключателя, осуществляя останов работы установки, при этом швейная головка поднимается вверх, обеспечивая положение для вывода натяжной рамы. На

Установка выстрочки ватных одеял

этом цикл работы машины заканчивается. Натяжная рама с одеялом выводится из зоны обработки и укладывается на второй ярус загрузочного стола.

В зону обработки вводится вторая натяжная рама с заправленным одеялом и цикл повторяется.
