Номер 08-139-01 |
Наименование проекта Устройство для центробежного распыления жидкости |
Назначение Равномерное распыление растворов |
Рекомендуемая область применения Химическая промышленность, сельское хозяйство, строительство и др. отрасли народного хозяйства |

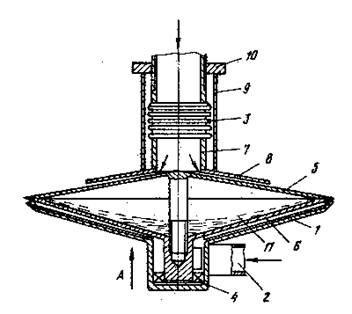

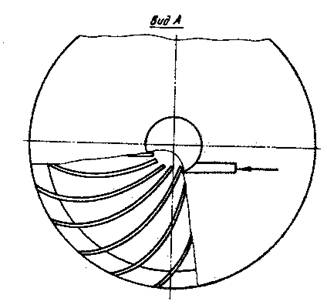

Описание Результат выполнения конструкторской разработки. На рис. 1 изображено устройство для центробежного распыления жидкости, общий вид; на рис. 2 - вид А . Устройство для центробежного распыления жидкости содержит вертикально установленный корпус 1 с тангенциальным патрубком 2 ввода теплоносителя, имеющим сильфон 3, размещенный в корпусе 1 посредством подшипника 4 распыливающий элемент 5 с лопастями 6, расходящимися от его центра к периферии, и патрубок 7 подачи жидкости. Устройство также снабжено охватывающим патрубок 7 подачи жидкости с возможностью перемещения вдоль него плёнкообразователем 8, установленным над распиливающим элементом 5 с зазором, штангой 9 и регулировочной шайбой 10, при этом патрубок 2 ввода теплоносителя установлен в центре распыливающего элемента 5. Кроме того, распиливающий элемент 5 выполнен полым и заполнен промежуточным теплоносителем 11. Устройство для центробежного распыления жидкости работает следующим образом. Теплоноситель, приводящий во вращение распыливающий элемент 5, входит по тангенциальному патрубку 2 и, проходя по каналам между лопастями 6, заставляет, вращаться распиливающий элемент 5, установленный в корпусе 1 посредством подшипника 4. Одновременно этот теплоноситель передает часть своего тепла промежуточному теплоносителю 11, заставляя его испаряться (лопасти 6 выполняют роль оребрения, увеличивая теплообмен). Разбрызгиваемая жидкость подается по патрубку 7 и посредством плен-кообразователя 8 равномерно распределяется по поверхности распыливающего элемента 5. Разбрызгивание жидкости осуществляется как за счет действия центробежных сил, так и за счет действия напора теплоносителя, выходящего из межлопастных каналов. Разбрызгиваемая жидкость подогревается до необходимой температуры за счет тепла конденсации промежуточного теплоносителя 11 на внутренней поверхности распыливающего элемента 5. Эффективность и качество распыла жидкости зависит от ее теплофиэических свойств, в частности от вязкости, для обеспечения стабильной эффективности работы устройства и обеспечения изотермических условий осуществления процесса. Это условие обеспечивается наличием промежуточного теплоносителя внутри распыливающего элемент 5. За счет наличия сильфона 3, штанги 9 и регулировочной шайбы 10 можно регулировать зазор между поверхностью распыливающего элемента 5 и плёнкообразователем 8, Такое выполнение устройства повышает эффективность его работы в сравнении с известным устройством, так как оно обеспечивает более полное 'преобразование потенциальной энергии потока (используемого для привода во вращение распылителя) в кинетическую энергию его движения за счет того, что поток движется в расширяющихся каналах между лопастями. Кроме того, наличие пленкообразователя и возможность регулирования зазора между ним и распыливающим элементом обеспечивает более надежное и равномерное распределение жидкости по его поверхности, что также повышает качество распыла. Рис. 1. Устройство, для центробежного распыления жидкости Рис. 2. |
Преимущества перед известными аналогами Улучшенная конструкция устройства |
Стадия освоения Внедрено в производство |
Результаты испытаний Технология обеспечивает получение стабильных результатов |
Технико-экономический эффект Повышение эффективности работы устройства, его надежности и качества распыления в 2-3 раза |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 27.07.2001 |
