«Результат выполнения научно-исследовательской работы».

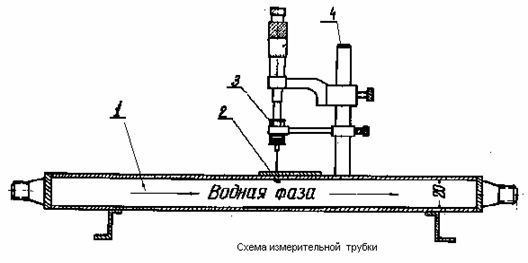

Устройство, обеспечивающее возможность измерения как статических, так и динамических краевых углов смачивания, приведено на рисунке. Оно представляет собой выполненную из оргстекла прозрачную измерительную трубку 1, медицинский шприц 3 и микрометр 4. Измерительная трубка имеет на концах отводы, обеспечивающие возможность подключения ее к термостатирующей и насосной системе, подающей отмывающую жидкость или газ в измерительную трубку с различными скоростями и при различных температурах.

Устройство работает следующим образом. Шприц 3 заполняется исследуемой жидкостью или газом, условия отмывания которого от твердой поверхности изучаются. Шприц вместе с микрометром 4 закрепляется на штативе измерительной трубки 1. В измерительную трубку 1 подается отмывающая среда или растворитель при заданной температуре. С помощью микрометра 4 из шприца 3 в исследуемую отмывающую среду, находящуюся в измерительной трубке 1, выдавливается капля исследуемой жидкости (или пузырек газа) 2. Стандартным способом, с помощью транспортира, измеряются статические краевые углы смачивания на границе исследуемых фаз. Включается насосная установка (на схеме не показана), с помощью которой отмывающая среда приводится в движение с заданной скоростью. В зависимости от характера отмывающей и отмываемой жидкости, их относительной скорости перемещения, температуры системы и т.д. измеряются динамические (наступающий и отступающий краевые углы смачивания) углы смачивания на трехфазной границе раздела. Эффективность отмывания капли 2 с твердой поверхности определяется разностью между отступающим и наступающим краевыми углами смачивания. Чем эта разность выше, тем эффективнее условия отмывания капли 2. Для регистрации быстро протекающих процессов (капля 2 может уноситься потоком отмывающей среды) используется ускоренная кино - или фотосъемка. В этом случае измерение краевых углов смачивания ведется по кино - фотоизображениям.
