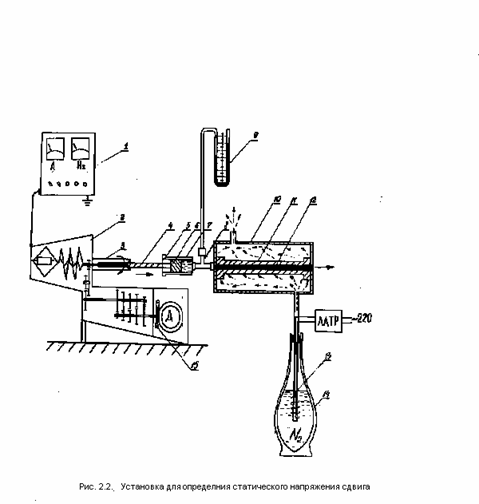

Схема установки приведена на рисунке. Она выполнена на базе ротационного вискозиметра "Реотест- 2 ",дифманометра, измерительного капилляра от вискозиметра ВПЖ, а также поршня с цилиндром, из которого вытесняется исследуемая среда.

Измерительный капилляр 11 заполняется исследуемой жидкостью 12 и выдерживается в те чение 30 мин при заданной температуре в терморубашке 10. Термостатирующая среда (вода , масло, пары жидкого азота) поступает в терморубашку по трубке 13 с нагревателем из сосуда Дьюара 14 (для те мператур выше температуры замер­з ан ия воды используется циркулирующий ультратермостат, подающий в терморубашку нагревающую жидкость). При вклю чении "Рео теста-2 " происходит преобразование вращательного движения вала 3 в поступательное движение штока 4, который толкает поршень 6, при этом из цилиндра 5 вытек ает жидкость 7. Давление, со здаваемое поршнем воздействует на исследуемую жидкость и передается через тройник 8 на дифманометр 9. Одновременно с показаниями дифманометра 9 измерительное устройство 1 "Реотеста-2" показывает напряжение сопротивления поршня, пропорциональное давлению жидкости. Поскольку у ротационного вискозиметра "Реотест - 2" имеются 24 скорости вращения, регулирующиеся переключателем 15., то им еется возмо жность и змерения стати ческого напряжения сдвига в широком диапазоне градиентов скоростей.

Величинаiрассчитывается по формуле

dЧdp

i= -------------- ,

здесьd,lиdp-соответственно внутренний диаметр, длина капилляра и перепад давления на концах и змерительного капилляра.
