Результат выполнения конструкторской разработки.

Разработана конструкция натяжного барабана. Такой барабан содержит опорные диски 1 и 2, пластины 3, планки 4, вал 5 и подшипниковые опоры 6, закрепленные неподвижно на раме 7. Опорные диски 1 и 2 выполнены в виде конусов и имеют центральное отверстие соответственно с правой и левой резьбой, такая же резьба выполнена на определенных участках вала 5. При вращении вала 5 за головку 8 происходит синхронное перемещение опорных дисков 1 и 2 во встречном направлении. Пластины 3 образуют обечайку в виде многогранника, концы пластин имеют скос 9 для взаимодействия с конусной частью опорных дисков. Каждая пластина 3 расположена на двух опорных дисках и связана с каждым опорным диском посредством планок 4. Для удержания опорных дисков 1 и 2 в определенном положении имеется отверстие 10. Расстояние между осями приводного барабана и натяжного барабана всегда постоянно, это позволяет легко устанавливать ленточный конвейер в технологический процесс.

Натяжение ленты осуществляется путем удержания опорных дисков 1 и 2 металлическим стержнем и вращения вала 5, при котором происходит сближение дисков и выжимание пластин 3. При этом увеличивается диаметр обечайки, пластины 3 расходятся, между ними образуются зазоры, которые увеличивают сцепление ленты с натяжным барабаном.

После натяжения ленты удаляется металлический стержень и ленточный конвейер готов к работе. В процессе работы конвейера исключается самопроизвольное ослабление ленты, так как опорные диски вращаются совместно с валом 5 как единое целое. Ослабление ленты производится в той же последовательности, но вращение вала осуществляется в противоположном направлении.

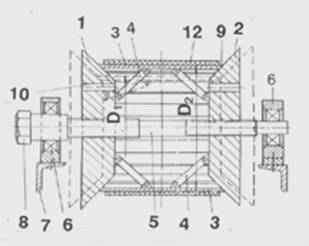

Рис. Натяжной барабан ленточного конвейера
