Приспособление для шлифовки плит штампов

Назначение

Шлифовка верхних плит вырубных штампов пссле запрессовки в них хвостовиков на плоскошлифовальном станке модели 3Б724.

Рекомендуемая область применения

Машиностроение, металлообработка.

Описание

Результат выполнения конструкторской разработки.

Приспособление (см.рис.) представляет собой основание 4, к которому приваривается два стакана. Стакан 2 с наружным диаметром 80 мм и внутренним 60 мм, стакан 3 с наружным диаметром 70 мм и внутренним 50 мм. К каждому из стаканов с противоположных сторон привариваются бобышки 1, через которые в стаканах выполнены четыре отверстия М12 для установки винтов М12х30,58 ГОСТ1482-84. Материал для изготовления всех деталей Ст3 ГОСТ380-94.

Верхняя плита вырубного штампа с запрессованным в ней хвостовиком, имеющим стандартный диаметр 60h11 или 50h11, устанавливается хвостовиком в один из стаканов приспособления и закрепляется двумя винтами 5. После установки приспособления на магнитную плиту шлифовального станка производится шлифовка до образования одной плоскости поверхностью плиты и торцем хвостовика.

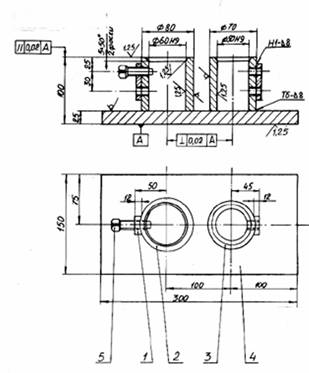

Рис. Приспособление для шлифовки плит штампов.

Внедрение приспособления позволило повысить производительность труда при обработке верхних плит вырубных штампов в сборе с хвостовиками на плоскошлифовальном станке мод. 3Б724 за счет повышения режимов резания. По сравнению со шлифовкой их на элементах УСП, при одинаковой скорости хода стола 30 м/мин., поперечная подача увеличилась с 0,05 мм/ход до 0,08 мм/ход, а вертикальная подача с 0,02ч0,03 мм/ход до 0,05ч0,06 мм/ход.

Преимущества перед известными аналогами

По сравнению со шлифовкой по старой технологии при одинаковой скорости хода стола 30 м/мин, поперечная подача увеличилась с 0.05 мм/ход до 0.08 мм/ход, а вертикальная подача с 0,02-0,03 мм/ход до 0,05-0,06 мм/ход.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

На 10-20% повышена производительность труда при обработке верхних плит вырубных штампов в сборе с хвостовиком на плоскошлифовальном станке модели 3Б724

Возможность передачи за рубеж

Возможна передача за рубеж
