Номер 04-139-01 |
|||
|
Наименование проекта Стенд для надрессорной балки тележки грузового вагона |
|||
|
Назначение Закрепление и поворачивание надрессорной балки тележки грузового вагона вокруг своей горизонтальной оси при осмотре и ремонте балки |
|||
|
Рекомендуемая область применения Жлезнодорожный транспорт |
|||
|
Описание Результат выполнения конструкторской разработки. Конструкция стенда включает основание 1 (см. рис.), выполненное из швеллераn22; две опорные площадки 2, изготовленные из швеллераn12; регулировочную тележку 3 на колесах; механизм перемещения тележки 4; червячный редуктор 5 с передаточным отношением 1:40; две роликовые буксы 6, одна из которых закреплена неподвижно на опорной площадке и соединена вкладышем с червячным редуктором, вторая установлена на регулировочной тележке; направляющие регулировочной тележки 7; два вкладыша 8 для захвата и поворота балки; устройство 9 для защиты роликовых подшипников букс от повреждения сварочным током, состоящее из меднографитовой щетки и медного гибкого провода, соединенного с основанием стенда. Принцип работы: Надрессорная балка 10 краном подается к стенду и закрепляется в центрах роликовых букс с помощью вкладышей и регулировочной тележки. Для удобства выполнения сварочных и наплавных работ балку можно поворачивать вокруг своей горизонтальной оси посредством вращения ручки червячного редуктора. С внедрением устройства улучшились условия труда, повысилось качество ремонта, так как все сварные швы и наплавки можно делать с верхних позиций, предварительно зафиксировав балку в нужном положении.

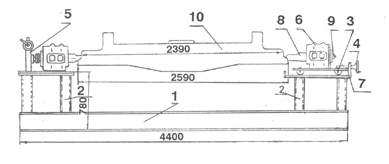

Рис. Стенд для надрессорной балки тележки грузового вагона |
|||
|
Преимущества перед известными аналогами Аналоги неизвестны |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Улучшены условия труда при осмотре и ремонте балки |
|||
|
Технико-экономический эффект В 1,5-2,0 раза повысилась производительность труда, улучшилось качество ремонта. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 30.10.2001 |
