Результат выполнения технологической разработки.

В технологии устройства деревянной водопропускной трубы под насыпью дороги на слабых грунтах и болотах с используются геотекстильные прослойки, например отходы ЦБП - отработанные сукна и сетки (ОСС).

Устройство водопропускной трубы производится щитоукладчиком ЛД-17 и одним дорожным рабочим за два этапа: 1 этап - кладка ОСС, 2 этап - строительство трубы.

Щитоукладчик ЛД-17 загружает на платформу два полотнища ОСС и движется к месту укладки. Остановившись в 2 м от края ложа водотока, машинист гидроманипулятором разгружает и с участием дорожного рабочего расправляет полотнища ОСС на подготовленном основании. При этом перекрытие настила с обеих сторон от водотока должно быть шире на 2,5…3,0 м (рис.1). После укладки ОСС щитоукладчик возвращается к месту складирования материалов. Загрузившись элементами водопропускной трубы, щитоукладчик подвозит их к месту укладки. Вначале с интервалом в 1,5 м поперек водотока укладывают бревна основания трубы. С помощью гвоздей и тонкомерных бревен-ограничителей бревна основания трубы скрепляют между собой так, что они образуют решетку. По верху решетки по ее краям в места, ограниченные тонкомерными бревнами, укладывают несущие бревна, на них - бревна сплошного настила.

При устройстве бревенчатого настила необходимо следить за тем, чтобы бревна плотно прилегали друг к другу. Бревна настила крепят к несущим бревнам штырями (рис.2).

Труба может находиться в плавающем состоянии, особенно на болотах 2 типа. Окончательная посадка трубы на место происходит после отсыпки насыпи.

Укладка полотнищ ОСС поверх настила трубы выполняется в процессе укладки их на всем протяжении строящегося участка. Засыпка водопропускной трубы осуществляется местным или привозным грунтом.

Рис.1 Схема укладки ОСС в ложе водотока:

1 - поперечный настил строящейся дороги; 2 - ОСС на поперечном настиле;

3 - ОСС в ложе водотока; 4 - болото.

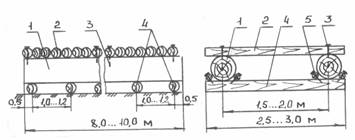

Рис.2 Водопропускная труба:

1 - несущие бревна (Ш=40…60 см); 2 - бревна верхнего сплошного настила

(Ш=18…20 см); 3 - штыри (Ш=12…14 мм,l=300…350мм);

4 - бревна продольные (Ш=15…17 см); 5 - бревна-ограничители(Ш=10…12 см),

гвозди (l=250 мм).
