Номер 04-117-01 |
|||
|
Наименование проекта Скребковый конвейер пропорционального транспортирования |
|||
|
Назначение Транспортирование извести и других мелкокусковых грузов. |
|||
|
Рекомендуемая область применения Предприятия лесохимической, химической промышленности, промышленности стройматериалов и строительство. |
|||
|
Описание

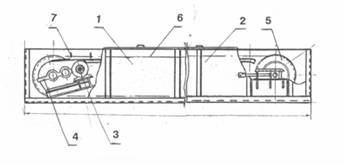

Результат выполнения конструкторской разработки. В конструкцию скребкового конвейера (см. рисунок) входят: корпус закрытого типа, состоящий из двух секций - приводной (1) и натяжной (2); электродвигатель (3) марки АО2-42-6У3 мощностью 4 кВт, с частотой вращения 1000 мин -1; редуктор (4) марки РМ-350-31,5-1Ц; туер (5); круглозвенная цепь (6) и тридцать скребков (7). Секции изготовлены из стальных уголков размерами 70 х 70 х 5 мм, 40 х 40 х 5 мм, 25 х 25 х 3 мм и стальных листов толщиной 3 мм, соединенных между собой болтами. В конструкции натяжной секции использованы самоустанавливающиеся подшипники, что позволяет компенсировать перекосы ведомой звездочки, возникающие в процессе работы конвейера. Круглозвенная цепь 6(6) диаметром 19 мм с шагом 102 мм использована в качестве тягового элемента. Скребки (7) изготовлены из уголка 75 х 50 х 6 и соединены с цепью при помощи сварки.
Для уменьшения абразивного износа днища конвейера, а также во избежание заклинивания скребков, к днищу крепят две сменные стальные полосы толщиной 3 мм. Рис. Скребковый конвейер порционного транспортирования |
|||
|
Преимущества перед известными аналогами Уменьшение запыленности помещений, т.к. конвейер имеет закрытый тип корпуса. Организована транспортировка различных мелкокусковых грузов, извести и т.п. |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект На 3-5% облегчен монтаж конвейера, на 10% сокращается запыленность помещений. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 19.09.2001 |
