ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 04-103-01 |
||||||
|
Наименование проекта Нивелир для измерения уклона горизонтальных резервуаров |
||||||
|
Назначение Измерение уклона оси в продольной плоскости горизонтальных резервуаров в заполненном или порожнем состоянии |
||||||
|
Рекомендуемая область применения Транспорт, склады материально-технического снабжения, базы. |
||||||
|
Описание Результат конструкторской разработки Нивелир (рис.1) состоит из двух стоек, устанавливаемых на противоположные концы резервуара, соединительных шлангов, тройника и зажима. На основании (8) каждой стойки смонтированы: уровень (7), магнит (6) и штуцер (5). При помощи болта и зажимной гайки к основанию прикреплен стояк (2), на котором расположены линейка (9), стеклянная трубка (10) и уголок (3) с отвесом (4). На поверхности резервуара (рис.2) в противоположных концах, где нет вмятин и выпуклостей, выбирают два сечения АА / и ВВ /. В плоскости этих сечений с помощью магнитов устанавливают стойки 1 строго в вертикальном положении. Штуцера стоек соединяют со шлангами 2, которые через тройник подключены к емкости 3, заполненной подкрашенной водой. Из емкости в трубки нивелира подают такое количество воды, которое необходимо для удобного проведения отсчета уровней воды. После этого воду перекрывают зажимом и производят замер уровня воды в трубках. По формуле определяют разницу высот:h= П 1 - П 2 где:h - разница высот, мм П 1 - показания уровней воды в трубке одного из стояков П 2 - показания уровня воды в трубке другого стояка Затем определяют расстояние между точками замера «l» и по формуле рассчитывают уклон оси резервуара К. h К = ---- l
Рис.1

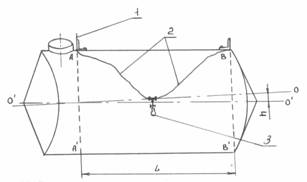

Рис.2 |
||||||
|
Преимущества перед известными аналогами Сокращение времени расчетов по определению уклона оси резервуара |
||||||
|
Стадия освоения Внедрено в производство |
||||||
|
Результаты испытаний Возможность точного и быстрого определения уклона оси резервуаров |
||||||
|
Технико-экономический эффект На 5-10% сокращено время расчетов по определению уклона оси резервуара |
||||||
|
Возможность передачи за рубеж Возможна передача за рубеж |
||||||
|
Дата поступления материала 04.09.2001 |
