Номер 01-066-01 |
|
Наименование проекта Стенд для контроля вибрации сверлильных машин СИСМ - 4 |
|
Назначение Контроль вибрации инструмента вращательного действия, определение достоверных вибрационных характеристик, устанавливаемых в нормативно-технической документации, установка и закрепление сверлильных машин длиной от 150 до 500 мм. |
|
Рекомендуемая область применения Проведение типовых, периодических, приемочных и сертификационных испытаний как при изготовлении сверлильных машин, так и в процессе их эксплуатации. |
|

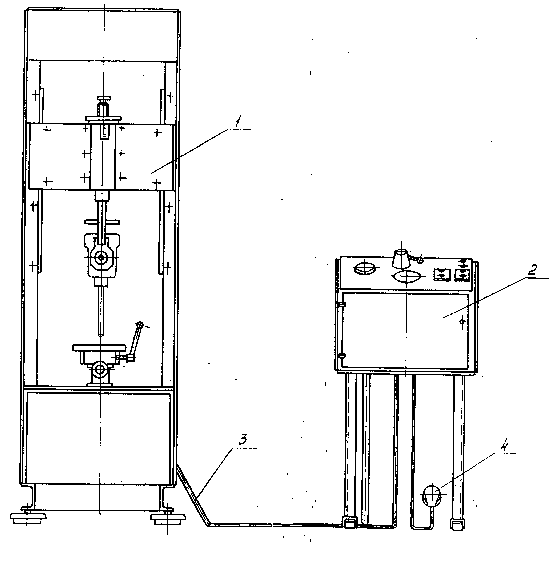

Описание "Результат выполнения НИР и ОКТР". Комплекс стенда (см. рисунок) включает в себя собственно стенд 1 и пульт управления 2. Конструкция стенда представляет собой техническую модель, воспроизводящую динамический режим системы "оператор - сверлильная машина -обрабатываемый образец" при регулируемых усилиях нажатия от 0 до 200 Н. С автономным пультом стенд связан соединительными шлангами 3, подающими сжатый воздух на испытываемый инструмент и пневмоцилиндр, перемещающий блок передвижения с имитатором. Подключение к сети осуществляется с помощью вилки 4.

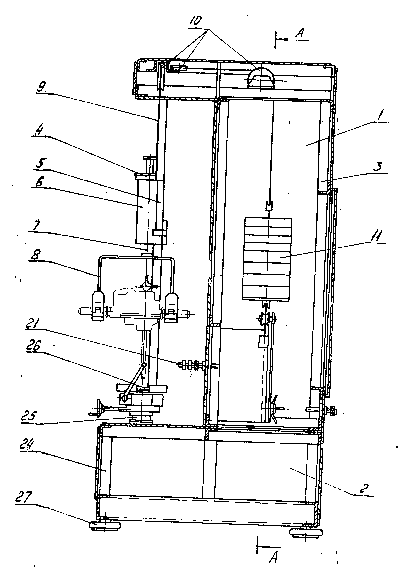

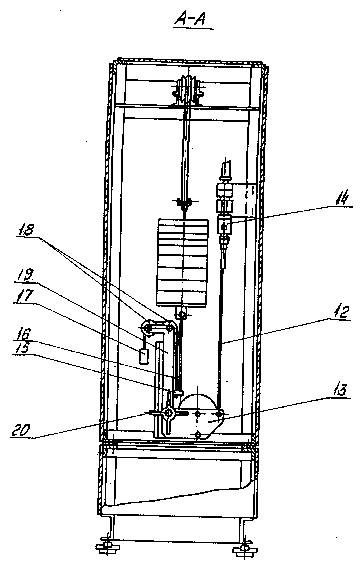

Стенд состоит из двух основных узлов: привода стенда с имитатором 1 и основанием 2. Сам привод стенда с имитатором представляет собой вертикальную стойку - каркас 3, сваренную из уголков. В передней части привода расположен блок передвижения с имитатором 4. Блок представляет собой имитатор 5 массы оператора, на котором закреплен имитатор руки 6. На валу 7 имитатора руки закреплен держатель инструмента 8, в котором установлена сверлильная машина. Блок передвижения с имитатором подвешен на тросах 9 через систему блоков 10 и уравновешен грузами-противовесами 11. Для возврата блока передвижения с имитатором в исходное (верхнее) положение грузы-противовесы соединены тросом 12 через передвижной блок 13 и связаны с пневмоцилиндром 14. К планочному зажиму 15 троса 12 прикреплен трос 16, на конце которого установлен груз 17. Трос перекинут через систему блоков 18, установленную на кронштейне 19, по которому перемешается и передвижной блок 13, в установленном положении фиксируемый винтом 20. На передней стенке стенда расположен пневморазъем 21, с помощью которого испытываемый инструмент подсоединяется к пневмосети, идущей от пульта управления. Блок передвижения с имитатором 4 перемещается в вертикальном направлении по направляющим 22 с помощью роликов 23. Основание стенда 2, представляет собой каркас 24, сваренный из швеллеров и уголков, на котором смонтирован координатный стол 25. На платформе координатного стола закреплена заготовка 26. Конструкция в целом установлена на виброопорах 27.
|
|
Преимущества перед известными аналогами Стенд снабжен автономным пультом управления и имитатором руки человека-оператора, представляющим собой подвижную массу 70-80 кг и обеспечивающим поглощение реактивного сопротивления крутящему моменту до 50 Н. |
|
Стадия освоения Опробовано в условиях опытной эксплуатации. |
|
Результаты испытаний Соответствуют технической характеристике стенда. |
|
Технико-экономический эффект При работе одного стенда на его полную производительность (что соответствует замене трех бригад испытателей) годовой экономический эффект составит 60000 руб.; снижение виброзаболеваемости рабочих-операторов на 65%. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 24.08.2001 |
