Конструкция стенда представляет собой техническую модель, воспроизводящую динамический режим системы "оператор-машина-образец" при регулируемых усилиях нажатия от 0 до 200 Н. Органы автономного управления стендом размещены непосредственно на его корпусе. Рабочая зона, в которой установлен молоток, закрыта защитным кожухом, обеспечивающим необходимую безопасность и удобный обзор.

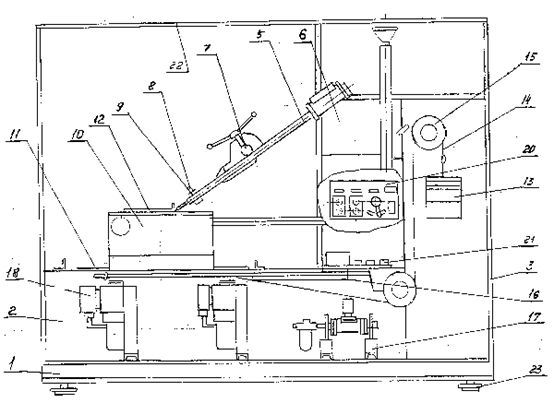

Стенд состоит (см. рисунок) из станины 1, представляющей собой полную конструкцию, сваренную из швеллеров и имеющую горизонтальную часть 2 и вертикальную стойку 3. На вертикальной стойке 3 станины 1 смонтирован узел крепления молотка, на котором установлена вилка 5, на которой, в свою очередь, закреплен держатель молотка 6. Держатель молотка 6 обеспечивает установку на стенде инструмента таким образом, что рукоятка молотка жестко закрепляется в захвате 7, который имеет модификации, одна из которых обеспечивает крепление открытой рукоятки, а другая - рукоятки закрытого типа. Та часть молотка, которая охватывается во время работы левой рукой рабочего-оператора, обеспечивающей необходимое усилие нажатия зубила к обрабатываемому образцу, вставляется на стенде в ярмо 8. И захват 7, и ярмо 8 с амортизатором 9 крепятся на перьях вилки 5. Вилка 5 вместе с установленным на ней рубильным молотком крепится в соответствии с требованиями ГОСТ 15997- 81Е под углом 27 ⁰ к плоскости обрабатываемой поверхности. На горизонтальной части 2 станины 1 стенда находится тележка 10, которая имеет возможность перемещаться на шарикоподшипниках по направляющим 11. На тележке закрепляется обрабатываемый образец 12 в виде листка различной толщины для молотков разной мощности. При испытаниях молотка на стенде зубило упирается в выступающую кромку обрабатываемого образца 12. При этом тележка 10 с обрабатываемым образцом 12 перемещается в сторону рабочего молотка, давя на его зубило с усилием 200 Н. Это обеспечивается с помощью груза 13, массой 20 кг,

размещенного в вертикальной стойке станины 1 и соединенного с тележкой 10 тросом 14, перекинутым через шкивы 15. Для возвращения тележки 10 после испытания в исходное положение служит пневмоцилиндр 16, который смонтирован внутри горизонтальной части 2 станины 1 и соединен с тележкой 10 также тросом 14. В горизонтальной части станины 1 размещается также пневмосистема 17 и пневмоблок 18, обеспечивающий подготовку сжатого воздуха для рубильного молотка и пневмоцилиндра, обеспечивающего установку тележки 10 в исходное положение и перевод ее в рабочее положение. Управление стенда осуществляется органами управления, размещенными на панели управления 20.Элементы коммутации размещены на электрощитке 21. Стенд закрыт кожухом 22, который выполняет несколько функций. Во-первых, он несколько снижает шум, возникающий во время работы молотка. Во-вторых, обеспечивает безопасность окружающих в случае вылета зубила из молотка. Доступ к рабочим узлам стенда обеспечивается за счет откидываемых крышек, а возможность наблюдения за процессом рубки - за счет прозрачных стекол над рабочей зоной. Стенд установлен на виброопорах 23.
