"Результат выполнения НИР и ОКТР",

Конструкция стенда представляет собой техническую модель, воспроизводящую динамический режим системы "оператор-машина-образец" при регулируемых усилиях нажатия от 0 до 200 Н. Конструкция стенда позволяет устанавливать радиальные машины двумя способами. Во-первых, оба имитатора, в которых закрепляются рукоятки машин, устанавливаются на коромысле. Во-вторых, на коромысле устанавливается имитатор, в котором закрепляется передняя рукоятка, а второй имитатор, в котором закрепляется пусковая рукоятка, устанавливается через специальную платформу непосредственно на корпусе стенда. Это позволяет расширить динамические возможности стенда. Стенд оснащен пылеотсасывающей системой и собственной системой подготовки сжатого воздуха. Органы автономного управления стендом размещены непосредственно на его корпусе. Рабочая зона, в которой установлена машина, закрыта защитным кожухом, обеспечивающим необходимую безопасность и удобный обзор. Абразивно-металлическая пыль, образующаяся в процессе шлифования образца, удаляется из рабочей зоны с помощью пылеотсасывающей системы. Для этого стенд должен быть подсоединен к централизованной системе вентиляции. В случае отсутствия последней организация, эксплуатирующая стенд, может укомплектовать его любым пылеотсасывающим агрегатом.

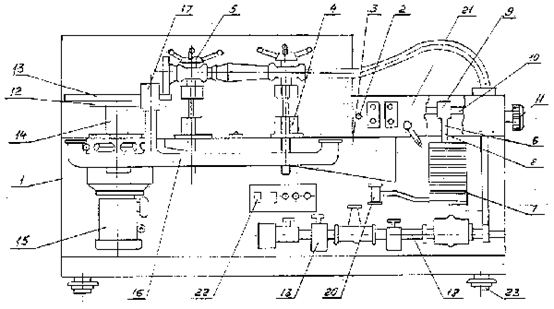

Стенд состоит (см. рисунок) из станины 1, на которой с помощью оси 2 установлено качающееся коромысло 3. На коромысле 3 по одну сторону от оси установлены имитаторы-стойки 4 с захватом 5, а по другую сторону - механизм регулировки усилия нажатия в виде груза-противовеса 6, состоящего из сменных грузов 7 на штанге 8, которая серьгой 9 соединена с винтом 10, вдоль которого груз-противовес 6 перемещается штурвалом 11. В захватах 5 стоек 4 закрепляется шлифовальная машина. Имитаторы-стойки перемещаются вдоль коромысла 3 с возможностью фиксации для установки машин различных типоразмеров. Под шлифовальным кругом машины размещается обрабатываемый объект 12, состоящий из обрабатываемого образца 13, который может перемещаться в вертикальном направлении с помощью подставки 14, на которой он закреплен. Образец 13 с подставкой 14 приводится во вращение мотор-редуктором 15 со скоростью 71 об/мин, что обеспечивает реализацию постоянной мощности машин в рабочем процессе, во время которого производится измерение вибрации. Отбор продуктов шлифования (металлообразивной пыли) производится с помощью пылеотсасывающей системы 16 и пылеприемников 17. В нижней части станины 1 размещаются пневмосистема 18 и два пневмоблока 19, обеспечивающие подготовку сжатого воздуха для питания пневматической шлифовальной машины и пневмоцилиндра 20, обеспечивающего установку коромысла 3 в исходное положение и перевод его в рабочее положение, когда коромысло вместе с установленной на нем машиной спускается до контакта шлифовального круга обрабатываемого образца 13. Управление стендом осуществляется органами управления, размещенными на панели управления 21. Элементы коммутации размещены на электрощитке 22 и на панели задней (на рис. не показана). Стенд установлен на виброопорах 23.
