Стенд для испытания клепальных молотков

Назначение

Контроль вибробезопасности ручных машин.

Рекомендуемая область применения

Машиностроение: исследовательские лаборатории, подразделения заводской системы контроля, сертификационные испытательные лаборатории.

Описание

"Результат выполнения НИР и ОКТР".

Разработан стенд для испытания клепальных молотков. Он предназначен для оценки вибрационной безопасности клепальных молотков в соответствии с ГОСТ 12.1.012-90, ГОСТ 16519-78, ГОСТ 16844-86, ГОСТ 17770-86, ГОСТ Р 51376.1-99 (ИСО 8662-1-88), ГОСТ Р 51376.2-99 (ИСО 8662-2-92) и может быть использован на предприятиях, производящих или эксплуатирующих клепальные молотки, которые требуют измерения вибрационных характеристик при периодических проверках, входном контроле и сертификации. На стенде могут испытываться как пневматические, так и электрические ручные машины.

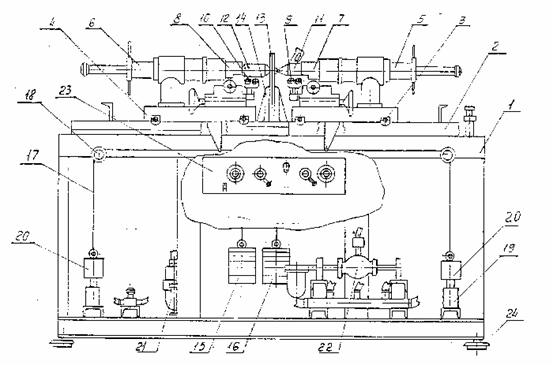

Конструкция стенда представляет собой техническую модель, воспроизводящую динамику двух взаимодействующих систем "оператор-молоток-объект" и "оператор-поддержка-объект" в режиме клепки натурного образца при регулируемых усилиях нажатия от 0 до 200 Н. Стенд состоит (см. рисунок) из станины 1, на которой установлены на направляющих 2 две тележки 3 и 4. На них закреплены два имитатора 5 и 6, каждый из которых воспроизводит входной механический импеданс руки человека. В держателях 7 и 8 имитаторов, на опорных роликах 9 и 10 устанавливаются испытываемый клепальный молоток 11 и соответствующая ему поддержка 12. В качестве обрабатываемого объекта используется заклепка, установленная на рабочем пакете 13, который зажимается в пневмотисках 14, Необходимое усилие нажатия со стороны клепального молотка и поддержки на расклепываемый пакет обеспечивается необходимой массой грузов 15 и 16, которые с помощью тросов 17, перекинутых через блоки 18, соединены с тележками. Перемещение тележек в исходное положение осуществляется с помощью пневмоцилиндров 19 и 20. Внутри станины размещаются пневмоблоки 21 и 22, обеспечивающие подготовку воздуха для питания молотка и пневмоцилиндров. Управление стендом осуществляется с помощью органов управления, размещенных на панели управления 23. Стенд установлен на виброопорах 24.

Преимущества перед известными аналогами

Возможность в широком диапазоне регулировать усилия нажатия в процессе клепки, что позволяет производить испытания всего спектра машин, от легких до тяжелых.

Стадия освоения

Опробовано в условиях опытной эксплуатации.

Результаты испытаний

Соответствуют технической характеристике стенда.

Технико-экономический эффект

Экономический эффект только от сокращения материальных затрат - более чем в 5 раз, при этом социально-экономический эффект приводит к сокращению виброзаболеваемости среди операторов на 70%.

Возможность передачи за рубеж

Возможна передача за рубеж
