Конструкция стенда представляет собой техническую модель, в условиях которой можно получить такие характеристики вибрации, по которым можно судить о виброрежиме трамбовки в руках оператора. Конструкция стенда включает в себя следующие функциональные узлы:

- имитатор руки человека-оператора, представляющий собой пружинно-массовую диссипативную систему с захватом для пневмотрамбовки;

- имитатор обрабатываемого объекта, воспроизводящий реологические свойства формовочной смеси;

- устройство, обеспечивающее необходимое статическое силовое воздействие трамбовки на обрабатываемый объект;

- основание стенда, несущее на себе узел подготовки сжатого воздуха в соответствии с требованиями нормативных документов;

- коммутационную аппаратуру, обеспечивающую подачу сжатого воздуха на пневмотрамбовку и узлы стенда для обеспечения его функционирования.

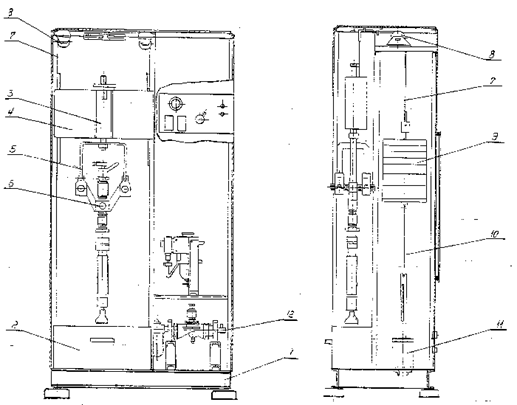

Стенд состоит (см. рисунок) из сварного основания 1на виброопорах. На основании жестко закреплен имитатор обрабатываемого объекта 2, воспроизводящий реологические свойства формовочной смеси. В верхней части стенда по направляющим вверх-вниз перемещается имитатор человека-оператора 3, представляющий собой цилиндрическое тело массой 70-80 кг, внутри которого установлен имитатор руки 4 с держателем инструмента 5, в захватах которого закрепляется инструмент 6. Имитатор-оператор 3 с помощью стального каната 7 через блоки 8 соединен с противовесом 9 и через стальной канат 10 соединен с пневмоцилиндром 11, установленным на основании стенда 1. Разница в весах имитатора человека-оператора и противовеса обеспечивает необходимое усилие нажатия башмака пневмотрамбовки на имитатор обрабатываемого объекта. Питание стенда и пневмотрамбовки сжатым воздухом давлением 5 атм осуществляется через пневмосистему 12.
