Разработан стенд для определения рабочих параметров отбойных молотков. Он предназначен для замера энергетических и вибрационных характеристик пневматических отбойных молотков с целью оценки их вибробезопасности в соответствии с ГОСТ 16519-78, ГОСТ 22044-76, ГОСТ 17770-86, ГОСТ 12.1.012-90, ГОСТ 16844-80, ГОСТ Р 51376.1-99 (ИСО 8662-1-88), ГОСТ Р 51376.5-99 (ИСО 8662-5-92) и может использоваться предприятиями, производящими молотки, отраслями, эксплуатирующими их, а также организациями, осуществляющими сертификацию ручных машин.

Стенд обеспечивает следующие условия испытаний:

- прижимное устройство создает равномерное усилие прижатия молотка к инструменту в течение всего времени измерений, независимо от частоты и амплитуды вибрации молотка;

- устройство для продвижения инструмента (скалки) обеспечивает равномерную скорость продвижения и позволяет регулировать скорость продвижения инструмента и степень поглощения энергии удара.

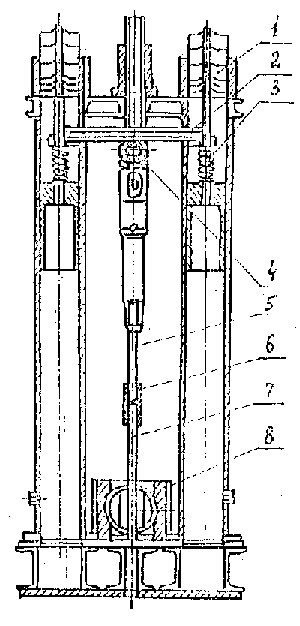

Стенд представляет собой (см. рисунок) две мощные колонны 1, укрепленные на раме. У основания колонн имеется гидравлический фрикционный нагружатель 2, во вкладышах которого зажата рабочая скалка 3. Прижим молотка осуществляется с помощью специального устройства, установленного на поперечине 4; между колоннами. Подъем системы в исходное положение происходит,за счет сжатого воздуха, подаваемого в колонны под поршни. Фрикционный гидравлический нагружатель является имитатором представительной среды и состоит из разрезанного посередине цилиндра с двумя поршнями. В разрез между поршнями и вставлены бронзовые вкладыши. Усилие пробивки скалки регулируется за счет изменения давления масла в цилиндрах. Коэффициент трения скольжения между вкладышами и скалкой при наличии смазки остается практически постоянным.

Экспериментальные исследования, проведенные на стенде, подтвердили правомочность использования в качестве нажимного устройства конструктивную композицию грузопружинного типа 5 со снятым трением в направляющих, критерием оценки работоспособности которого являлась виброскорость рукоятки молотка, которая практически не отличалась от случая удержания молотка оператором. Жесткость пружины равна 20ё25 Н/см, а масса приведенная прижимного устройства: 1,7ё1,9 кг.
