Результат конструкторской разработки

Подогреватель химочищенной воды (ПХВ) представляет собой теплообменник, у которого теплопередача осуществляется за счет промежуточного теплоносителя, находящегося в термосифонах (тепловых трубах).

Теплообменник состоит из пакета тепловых труб. Зона испарения омывается аэрозолем технического углерода, зона конденсации - химически очищенной водой (ХОВ). При этом ХОВ многократно омывает зону конденсации по поперечно-противоточной схеме движения теплоносителя.

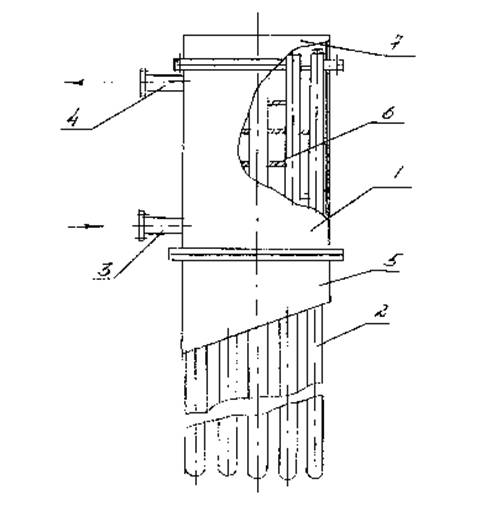

Аппарат состоит из следующих основных частей: корпуса 1, имеющего верхнюю разъемную крышку, трубного пучка 2, штуцера входа ХОВ 3, штуцера выхода ХОВ 4, присоединительного штуцера 5, перегородок 6.

Тепловая труба (ТТ) представляет собой заглушенную с обоих торцов трубу, заполненную промежуточным теплоносителем. ТТ омывают разделенные перегородкой «холодный» (химочищенная вода ХОВ) и «горячий» (аэрозоль технического углерода АТУ) теплоносители. Промежуточный теплоноситель за счет подводимого тепла «горячим» теплоносителем испаряется. Поднимаясь в верхнюю часть ТТ, пары промежуточного теплоносителя конденсируются за счет омывания данной зоны «холодным» теплоносителем. Под воздействием гравитационных сил конденсат стекает вниз, в зону испарения, и процесс повторяется.
