Результат выполнения конструкторской и технологической разработки.

Пластинчатые теплообменники применяются:

- для систем горячего водоснабжения и отопления;

- для трансформации теплоносителя открытого водозабора в системе отопления;

- для подогрева и охлаждения технических масел в системах гидравлики;

- для конденсации пара и парогазовых смесей;

- для охлаждения различных технологических газовых и жидкостных систем.

Комплекс теплообменный пластинчатый (КТП) в дальнейшем "Комплекс" предназначен:

-для систем горячего водоснабжения и отопления до температур 150°С;

- для подогрева и охлаждения технических масел в системах гидравлики;

- для конденсации пара и парогазовых смесей;

- для охлаждения и регенерации различных технологических газовых и жидкостных систем.

В состав комплекса входят:

-сварная рама;

- теплообменник пластинчатый в сборе;

- запорная арматура, подводящие и отводящие патрубки с обратными фланцами;

- контрольно-измерительная и регулирующая аппаратура.

На сварной раме установлены и закреплены пластинчатые теплообменники (1-я ступень подогрева холодной воды и 2-я ступень нагрева). Конструкция теплообменника состоит из гофрированных пластин, изготовленных из коррозионной нержавеющей стали 12Х18Н10Т. Набор пластин размещен между передней и задней панелями, которые стянуты между собой шпильками. Гофрированная поверхность пластин обеспечивает турбулентный режим движения потоков и высокий коэффициент теплоотдачи.

Принцип работы комплекса для систем горячего водоснабжения заключается в следующем. Теплоноситель с температурой от 70 до 150°С поступает через патрубок 6 (см. рисунок) во 2-ю ступень. Проходя по каналам, теплоноситель передает тепло подогреваемой воде, поступающей из 1-й ступени с температурой 35-40°С, нагревая ее до температуры 50-70°С. Затем через патрубки 8 и 2 теплоноситель поступает в первую ступень подогрева, проходя через которую он отдает тепло на подогрев холодной воды до температуры 35-40°С и с температурой 20-25°С через патрубок 4 поступает в обратную систему теплоснабжения.

Холодная вода с температурой 5-10°С через патрубок 1 подается в 1-ю ступень подогрева. Движение холодной воды происходит в противоположенном направлении теплоносителя, за счет этого происходит интенсивный отбор тепла и нагрев холодной воды до температуры 35-40°С в первой ступени и до 60°С во второй ступени.

Аналогично Комплекс работает как охладитель-Комплекс оснащен следующей регулирующей и контрольно-измерительной аппаратурой. Регулятор температуры РТГВ-50 в комплекте с датчиком ТМП предназначен для автоматического поддержания заданной температуры нагреваемой воды и расхода теплоносителя. Датчик температуры установлен на патрубке 5 нагреваемой воды, исполнительный механизм РТГВ установлен перед патрубком 6 теплоносителя. Для контроля за температурой и давлением нагреваемой воды и теплоносителя комплекс оснащен современными термоманометрами.

Результаты расчета Комплекса на горячее водоснабжение мощностью 900000 Вт приведеныв таблице.

Результаты расчета КТП на горячее водоснабжение мощностью 900 000 Вт

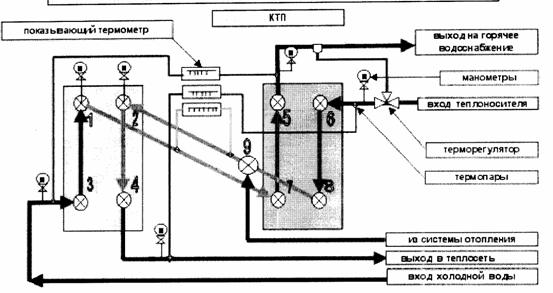

Принципиальная схема Комплекса теплообменного пластинчатого двухступенчатого
