Результат выполнения конструкторской и технологической разработки.

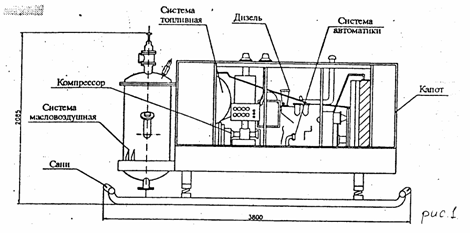

Станция компрессорная роторная КР-10/8 с роторным, заполненным маслом, компрессором(см. рис. 1) предназначена для снабжения сжатым воздухом технологических процессов и устройств на заводах и фабриках, обеспечения пневморесурсами строительных, дорожных и других работ при температуре окружающего воздуха от -35 до +40 ⁰С.

Станция работает следующим образом. Упругая пальцевая (рис. 2) муфта передает вращение вала дизеля ротору компрессора. Воздух засасывается через входной фильтр 1(рис. 2) и впускной клапан 2, попадая через всасывающие окна цилиндраi-й ступени компрессора в отдельные изолированные пластинами и поверхностью цилиндра ячейки. Охлаждающее масло, пройдя через масляный фильтр 3 и масляный холодильник 4, в начале процесса сжатия впрыскивается в ячейки обоих цилиндров. Вследствие уменьшения первоначального объема ячейки при повороте ротора, масловоздушная смесь, сжатая в цилиндре 5i-й ступени до 2,8 атм., через промежуточную трубу поступает воii-ю ступень 6 компрессора,где сжимается до заданного избыточного давления и далее идет в маслоотделитель 7 с фильтром 8 для отделения воздуха от масла. Затем очищенный сжатый воздух, пройдя клапан минимального давления 9, поступает через вентили к потребителю.

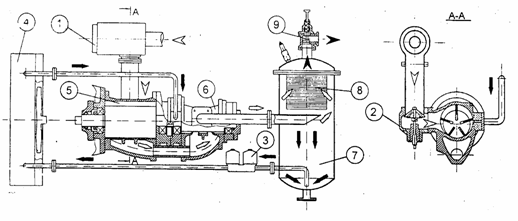

Рис. 2 Принципиальная схема работы роторной компрессорной станции КР-10/8:

в-воздух атмосферный;- смесь воздушно-масляная;- масло;д- сжатый воздух потребителю
