Частное техническое решение, имеющее самостоятельное значение.

Изготовлен специальный стенд для испытания грузовых строп как канатных, так и цепных.

Стенд(см. рисунок) представляет собой коробчатое сечение, закрытое сверху люками для безопасности испытаний. С одного конца стенда установлено винтовое натяжное устройство с ходом винта 350…400 мм для натяжения троса. На противоположном конце стенда в специальном отсеке установлен динамометр (10 тс) для замеров нагрузки на стропы при испытаниях. Испытуемые стропы устанавливаются между тягой, присоединенной к динамометру и тягой, прикрепленной к натяжному устройству через специальные кронштейные валики.

Предлагаемый стенд позволяет с минимальными трудозатратами испытывать универсальные канатные и цепные стропы длиной до 10500 мм, которые используются на производственных базах ПМС при выгрузке и погрузке материалов верхнего строения пути.

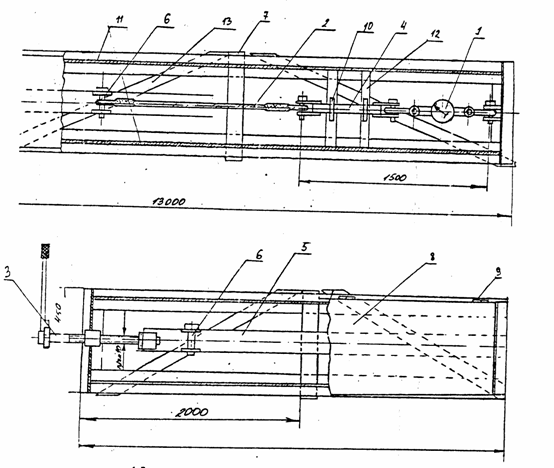

Стенд для испытания грузовых строп:

1 - динамометр;2 - ветвь канатная;3 -натяжной механизм;4 - направляющая тяга с втулками (10);5 - натяжной швеллер на скользунах;6 - кронштейн с пальцем;

7 - поперечная балка;8 - крышка с шарниром (9);11 - балка основания;

12 - опорные балки;13 - раскосы.
