Частное техническое решение, имеющее самостоятельное значение.

Механизм закрывания наружных дверей, расположенных при входе в цех, представляет собой возвратный механизм дверей в нейтральное, исходное положение. Ось вращения дверей расположена на роликовых опорах (подшипниках качения).

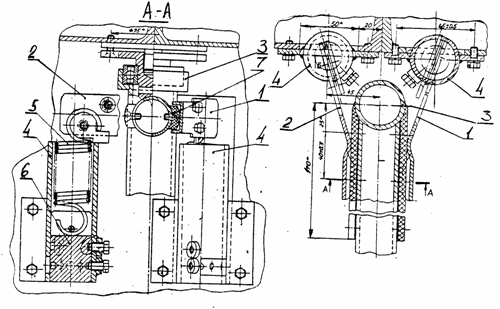

Механизм (см. рисунок) состоит из двух рычагов1, 2,установленных зеркально относительно нейтральной оси дверей 3. Рычаги закреплены на пружинах 5, установленных в стаканах 4. Концы пружин жестко закреплены в рычагах и сухарях 6.Всухарях выполнены соответствующие отверстия для натяжения пружин и создания в них возвратного момента кручения для возврата двери в нейтральное, т.е. "закрытое" положение. Рычагипри "открывании-закрывании" дверей продвигаются своими пазами по направляющим шпонкам 7 и, одновременно, через эти шпонки давят на дверь, возвращая ее в "закрытое" положение.

На середине высоты двери ставится фиксатор, а на косяке дверного проема-защелка, которые при возврате двери в нейтральное положение фиксируют ее в "закрытом" положении.

Витогeдверь с таким механизмом закрывания при открывании в любую из двух сторон возвращается в положение: "дверь закрыта" и фиксируется пружинной защелкой в этом положении. Обеспечивается компактность, нестандартное решение предлагаемой конструкции.
