Дальность радиосвязи зависит от качества настройки антенно-фидерного тракта, а также от соответствия расчетной диаг­раммы, направленности излучения антенны с реально полученной. Определить эти параметры можно измерением напряженности эле­ктромагнитного поля (ВЧ), создаваемого антенной на возможно дальнем расстоянии (не ближе 20-30 м). Так как мощность пере­датчиков, используемых в эксплуатации, не превышает 10 Вт, то для измерения поля необходим измерительный приемник или высокочувствительный избирательный индикатор поля. Таких приборов заводского производства нет.

Изготовлен измеритель напря­женности ВЧ-поля, выполненный из доступных деталей и материа­лов (см. рисунок). Он способен произвести необходимые измере­ния, построить графически диаграмму излучения антенны, т.е. судить о работоспособности антенны и затем периодически про­верять эти параметры. В случае их резкого изменения прибор способен принимать меры к восстановлению параметров антенны.

Индикатор смонтирован в металлической коробке габаритными размерами 200х100х45 мм, в качестве головки используется головка от прибо­ра М4207, рассчитанная на ток полного отклонения 50 мА (воз­можно использовать любую другую головку, рассчитанную на такое же зна­чение тока). Катушкаl1 -бескаркасная на оправке диам. 7 мм, провод посеребренный диам. 0,8 мм, число витков - 5, длина намотки - 12 м. В качестве источника тока взята аккумуляторная батарея от радиостанции "Сирена", в которой выполнен соответ­ствующий отвод.

Конденсатор С1 - переменный, керамический с воздушным диэлектриком (Сmах. - 50пФ). На ручке конденсатора закрепляется лимб со шкалой и выводится на переднюю панель.

Перекрываемая частота 150-156 мГц - диапазон, в котором ра­ботают радиостанции на железнодорожном транспорте.

Прибор позволяет качественно оценить работу антенно-фидерного тракта радиостанции и при необходимости осуществить ремонт антенны.

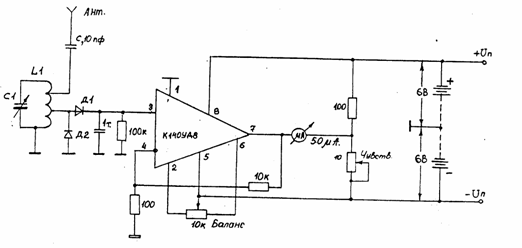

Схема измерителя напряженности ВЧ-поля
