Результат выполнения конструкторской и технологической разработки.

Погрузчик П4.01.01 снабжен гидростатической трансмиссией фирмы «Заксенгидравлик Интертех» (Германия), которая обеспечивает бесступенчатое изменение скорости движения вперед и назад до 9 км/ч и тяговое усилие до 17500 кгс. Гидронасосы - два аксиальнопоршневыхнасоса с регулировкой угла наклона шайбы от 0 до 18 град. в обе стороны. Гидромоторы - два двухскоростных аксиальнопоршневых мотора (давление - 420 бар.). Конечная передача - бортовой редуктор с передаточным отношением 14,79.

Управление движением осуществляет микропроцессорная система, обеспечивающая с помощью рукоятки с кнопкой аварийного торможения и двух педалей реверсивное бесступенчатое изменение скорости с синхронизацией обоих бортов, автоматическую загрузку дизеля с приоритетом на управление ковшом и автономное (возможно в разные стороны) управление бортами при повороте. Контроль за состоянием узлов и агрегатов - автоматизированный.

Характеристика двигателя-дизеля:восьмицилиндровый, Ч-образный воздушного охлаждения по лицензии КХД (Германия), мощность 180 л.с. при 2650 об/мин;прямой пуск стартером 24 В/9,5 кВт;генератор 28 В/35 А;объем топливного бака 290 л.

Тормоза - постоянно замкнутые дисковые, разблокирующиеся при запуске дизеля и включающиеся при нажатии на кнопку на пульте и в аварийном режиме. Торможение машины осуществляется гидростатической трансмиссией при нейтральном положении рычага управления движением. Гусеница - с двух- или трехгребневым башмаком.

Погрузочное оборудование с механизмом выравнивания перекрестного типа обеспечивает максимальные подъемное и вырывное усилия, а также оптимальные рабочие скорости. Один цилиндр поворота обеспечивает хорошую обзорность ковша. Основной ковш оборудован девятью сменными зубьями. Каждая стойка трехзубого рыхлителя оснащена сменным наконечником.

Гидросистема управления -два шестеренных насоса (НШ-100 и НШ-50) смаксимальным рабочим давлением 200 бар и переливным давлением 3 бара. Фильтрация - в сливную магистраль, тонкость очистки - 25 мк.

Кабина оператора выполнена на амортизаторах, имеет защитуropsиfoРs,круговое остекление, вентилятор-отопитель (или кондиционер). К дополнительному оборудованию относятся:ковш уменьшенной вместимости, ковш увеличенной вместимости, двухчелюстной ковш, челюстной захват.

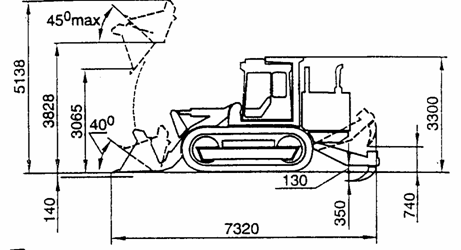

На рисунке приведены габаритные размеры погрузчика.

Габаритные размеры погрузчика
