Результат выполнения конструкторской и технологической разработки.

Трубоукладчик ТР20.01.01 предназначен для эксплуатации в районах с минимальной температурой воздуха до -40 ⁰С.

Трансмиссия трубоукладчика состоит из муфты сцепления и коробки передач. Муфта сцепления сухого типа, двухдисковая, замкнутого типа с гидроуправлением. Коробка передач с шестернями постоянного зацепления имеет восемь скоростей переднего хода и четыре скорости заднего хода, которые переключаются зубчатыми муфтами, управляемыми из кабины оператора посредством рычагов.

Двигатель-четырехтактный четырехцилиндровый дизель с турбонаддувом.Эксплуатационная мощность двигателя 132 кВт (180 л.с.) при частоте вращения коленчатого вала 1250 об/мин. Для обеспечения пуска при температуре окружающего воздуха ниже минус 15 ⁰С установлены предпусковой подогреватель, маслозакачивающий насос и электрофакельное устройство для подогрева всасываемого воздуха.

Управление поворотом осуществляется однорычажным механизмом с гидроусилителем. Сначала происходит выключение муфты, а затем затягивание тормоза. Кроме того, тормозами можно управлять с помощью педалей. Стояночный тормоз - механического действия с защелкой на педали. Двухступенчатые бортовые редукторы, ведомые шестерней первой и второй ступеней, имеют «плавающие» элементы, обеспечивающие самоустановку зубьев относительно зубьев ведущих шестерен.

Грузоподъемное оборудование

Лебедка двухбарабанная, реверсивная, с мно-

годисковыми фрикционными муфтами

включения и гидравлическим

управлением

Привод от верхнего вала коробки передач

трактора через трехступенчатый

редуктор, цепную передачу и кардан-

ный вал

Тормоза ленточные, нормальнозамкнутые

Скорость подъема и опускания крюка, м/мин:

первая 1,0-2,2

вторая 4,0-8,6

третья 10,2-22,5

Время изменения вылета груза (от 1,5 м до 6,5 м)

при включенной передаче редуктора, с, не более:

первой 84

второй 22

третьей 9

Грузовой и стреловой канаты:

диаметр, мм 19,5 или 20

длина грузового каната, м 65

длина стрелового каната, м 65

Противовес выносной, с перекрестной схемой

выдвижения с гидравлическим

приводом

количество грузов, шт. 4

масса одного груза, кг 1500

масса одного противовеса, кг 9000

длина стрелы, м 7

Объем заправочных емкостей, л:

картера лебедки 18

картера зубчатых передач редуктора 8

картера цепной передачи редуктора 2

гидросистемы трубоукладчиков 116,5

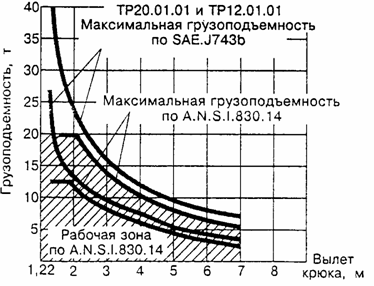

Рис.1 Грузовые характеристики трубоукладчиков

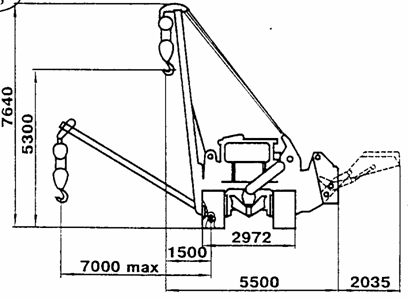

Рис. 2 Габаритные размеры трубоукладчика
