Номер

83-153-01

Наименование проекта

Преобразователь интерфейсов ПИ

Назначение

Изменение параметров конфигурации шлейфов прибора "Сигнал-20" c помощью ПЭВМ

Рекомендуемая область применения

Радиоэлектронная пожарно-охранная аппаратура

Описание

Результат выполнения конструкторской и технологической разработки.

Преобразователь интерфейсов (ПИ) представляет собой цифровое электронное устройство, предназначенное для преобразования сигналов интерфейсаrs232в сигналы двухпроводного магистрального интерфейсаrs485.Совместно с ПЭВМ ПИ используется для изменения конфигурации шлейфов сигнализации (ШС) прибора приемно-контрольного охранно-пожарного "Сигнал-20", а также при использовании автоматического рабочего места (АРМ) - для управления режимами работы прибора "Сигнал-20" и фиксации сообщений от него.

Особенности преобразователя интерфейсов:

- возможность подключения к ПЭВМ;

- питание от источника постоянного тока 12В;

- индикация питания;

- надежность и простота использования.

Преобразователь интерфейсов обеспечивает:

- преобразование сигналовrxd(прием данных),txd(передача данных) иdtr(готовность) интерфейса rs232 в сигналы передачи приема данных по двухпроводной магистрали интерфейса rs485;

- чтение и запись конфигурационных параметров ШС прибора "Сигнал-20" (совместно с ПЭВМ).

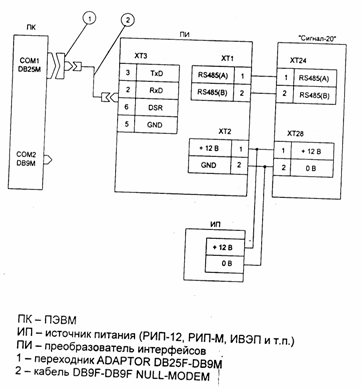

Комплект поставки "ПИ" обеспечивает подключение его к последовательному порту компьютера СОМ1 с разъемом типаdb25m,либо com2 с разъемом типаdb9m.
