Частное техническое решение, имеющее самостоятельное значение.

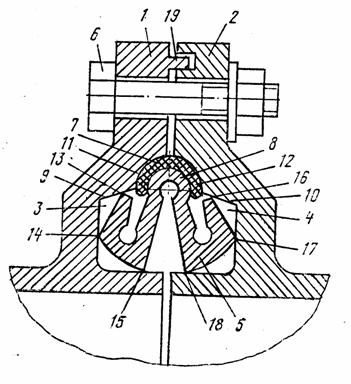

Фланцевое соединение(см. рисунок) содержит фланцы 1 и 2 с кольцевыми канавками 3 и 4 на торцо­вых поверхностях, в которых размещен уплотнительный элемент 5, выполненный из пружинящей стали, и болты 6 для стягива­ния фланцев. Элемент 5 выполненw-образноого сечения с эластичным кольцом 7, уста­новленным на его сферическом выступе 8. На­ружные стенки кольцевых канавок вы­полнены в виде конических 9 и 10 и сферичес­ких 11 и 12 поверхностей.

Уплотнительный элемент 5 установлен с возможностью контакта своими кольцевыми кромками 13-15 со стенками канавки 3, кромками 16-18 - со стенками канавки 4, а эластичным кольцом 7 - со сферическими поверхностями 11 и 12.

На периферийных торцовых поверхнос­тях фланцев дополнительно выполнено лаби­ринтное уплотнение 19, исключающее пря­мое попадание в зазор между фланцами загрязняющих частиц из окружающей среды и обеспечивающее соосность фланцев.

Фланцевое соединение работает следую­щим образом. При стягивании фланцев с помощью болтов стенки канавоксближаются с кольцевыми кромками уплотнительного элемента. При этом в контакт со стенками кромки вступают в следующей последова­тельности: сначала кромки 13 и 16, затем кромки 14 и 17 и за ними кромки 15и 18. При сжатии элемента 5 последний заклинивается между стенками канавок, образуя в месте их контакта уплотнительные пояса.

Эластичное кольцо, установленное на сферическом выступе элемента 5, от дейст­вия радиальных герметизирующих усилий, создаваемых при сжатии элемента 5, и осе­вых усилий, создаваемых сближением фланцев при их стягивании, плотно прилегает по всей поверхности сферических фасок 11 и 12. Это позволяет надежно защитить обра­зованную кольцевыми канавками фланцев по­лость от попадания пыли, влаги и образо­вания коррозийной среды, а также создать уплотнительный пояс в месте контакта коль­ца 7 с фасками 11 и 12.

Фланцевое соединение
