Результат выполнения конструкторской и технологической разработки.

Особенности прибора «Сигнал-20»:

-контроль изменения сопротивления каждого ШС в диапазоне от 2 до 11 кОм со скоростью до 10% за час;

-выдача извещений по интерфейсуrs485;

-прибор находится в дежурном режиме при нарушении ШС на время не более 50 мс, если для данного ШС установлен параметр "Интегрирование З00 мс", то прибор находится в дежурном режиме при нарушении ШС на время не более 250 мс;

-в режиме "Диагностика" обеспечивается проверка исправного состояния прибора в целом, а также исправности внутренней и внешней световой и звуковой сигнализации.

Прибор обеспечивает:

-возможность включения в шлейф сигнализации токопотребляющих охранных и пожарных извещателей типа "Окно", Фотон-8", "Волна-5", "ДИП-3", "ДИП-6", "ДИП-6У";

- возможность автономной охраны с выдачей сигналов на выносной световой оповещатель постоянного тока, выносной звуковой оповещатель постоянного тока, на встроенные световые индикаторы, отображающие состояние двадцати ШС, и на встроенный звуковой сигнализатор;

- работоспособность в дежурном режиме, в режиме "Тревога", в режиме "Диагностика";

- возможность установки следующих параметров конфигурации каждого ШС:

1. задержка взятия на охрану (на 1 мин.);

2. без права снятия с охраны;

3. тревога на ПЦН1;

4. тревога на ПЦН2;

5. тревога на ПЦНЗ;

6. задержка включения сирены (на 30 с);

7. групповое взятие/снятие;

8. интегрирование 300 мс ;

- возможность изменения параметров конфигурации любого ШС с помощью

ПКУ или ibm совместимого компьютера и "Преобразователя интерфейсов".

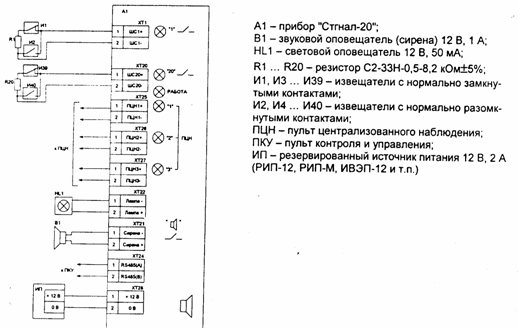

Электрическая схема подключения прибора
