Частное техническое решение, имеющее самостоятельное значение.

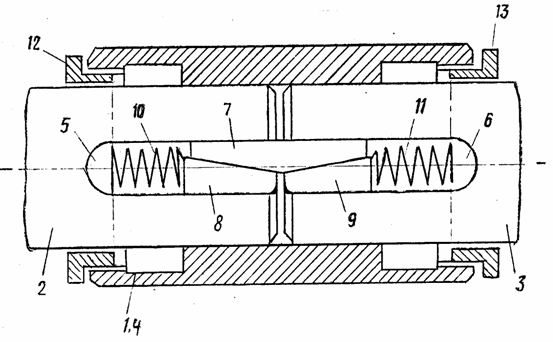

Муфта(см. рисунок)содержит втулку 1, охватывающую концы соединяемых валов 2 и 3. Втулка выполнена с продольным пазом 4 на внутренней поверхности. На концах валов сделаны продольные пазы 5 и 6, сообщающиеся с их торцами, при этом паз 4 имеет большую ширину, чем пазы 5 и 6. Шпонка 7 размещена в пазах валов и выполнена со скосами на концах, контактирующими с клиньями 8 и 9, поджимаемыми пружинами 10 и 11. Усилие пружин регулируется гайками 12 и 13, установленными на концах втулки.

Муфта работает следующим образом. Технологический зазор и зазор при износе элементов в соединении устраняется усилиями пружин, которые, стремясь распрямиться,пoджимаютклинья к шпонке. За счет выполнения паза 4 на втулке большей ширины, чем пазы 5 и 6 на валах обеспечивается выборка зазоров только в соединении валов со шпонкой.

Усилия пружин замыкаются на втулке с помощью гаек, которые одновременно обеспечивают фиксацию втулки в осевом направлении.

За счет устранения зазора муфта обеспечивает передачу момента с повышенной точностью, повышается также и жесткость муфты.

Втулочная муфта
