Результат выполнения конструкторской или технологической разработки.

В настоявшее время на установке переработки металлургических шла­ков(УПМШ)перерабатываются мартеновские(с отвала iii очереди)и те­кущие конвертерные(со шлакового отделения кислородно-конвертерного цеха)шлаки. Технологическая схема установки приведена на рис.1.

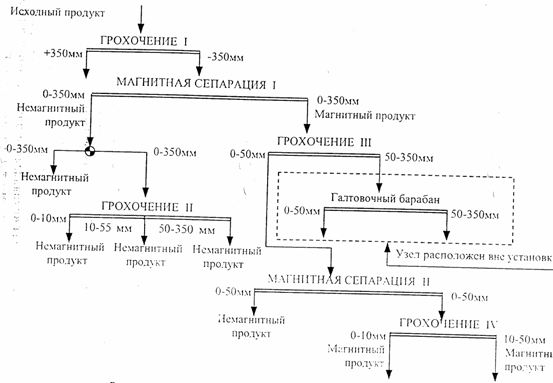

Рис. 1 Схема установки по переработке металлургических шлаков

Шлак из приемного бункера поступает на колосниковые грохота(грохочение первого приема). Фракция +350 мм погрузчиком перевозится в скрап-бойное отделение для выработки крупногабаритного скрапа. Фракция 0-350 мм по конвейерам поступает в корпус первичной магнитной сепарации(cmci),где происходит отделение магнитного продукта от немагнитного крупностью 0-350 мм. Здесь же магнитный продукт грохотится на классы крупностью 0-50 и 50-350 мм(грохочение третьего приема). Фракция 50-350 мм поступает к галтовочному барабану, расположенному рядом с ус­тановкой.

В галтовочном барабане, загружаемом магнитной шайбой крана Манитовок, происходит отбивание шлака от металла, и получается конечный продукт с содержанием железа до 90%. Магнитный продукт крупностью 0-50 мм по конвейеру поступает на вторичную магнитную сепарацию(cmcii),где происходит отделение магнитного продукта 0-50 мм от немаг­нитного продукта 0-50 мм, а также грохочение магнитного продукта на классы 0-10 и 10-50 мм, которые транспортируются в бункера готовой продукции.

Немагнитный продукт крупностью 0-350 мм либо сразу направляется на склад, либо грохотится на классы 0-10, 10-50 и 50-350мм(грохоче­ние второго приема). Продукт 10-50 мм по конвейеру транспортируется в бункер готовой продукции, а продукт 0-10 и 50-350 мм - на открытый склад готовой продукции.

В зависимости от химического состава шлака, поступающего на пе­реработку, выход скрапа и металлосодержащего продукта колеблется от 12 до 20%. Химический состав магнитных продуктов крупностью 0-10 и 10-50 мм представлен в таблице 1.

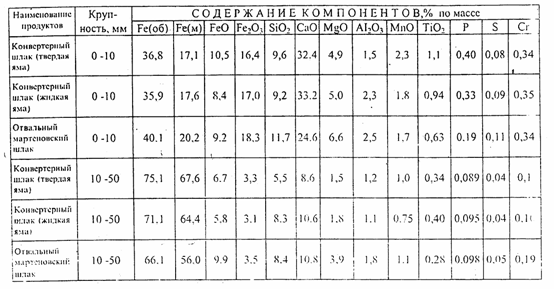

Химический состав магнитных продуктов

Таблица 1

Как видно из приведенных данных, магнитные продукты богаты по содержаниюfeи СаО и поэтому используются в качестве железосодержа­щей и флюсующей добавки в агломерационном(фракция 0-10 мм)и в до­менном(фракция 10-50 мм)производствах в количествах соответственно 36 кг/т агломерата и 2-12 кг/т чугуна.

Немагнитный продукт 0-350 мм рассеивается на фракции 40-350, 10-40, 0-10 мм. Фракция 10-40 мм используется в качестве щебня. Ще­бень удовлетворяет требованиям ГОСТ 3344-83, поэтому его можно ис­пользовать в дорожном строительстве. Фракция 0-10 мм представляет со­бой шебеночно-песчаную смесь и используется коммунальными службами города для подсыпки дорог.

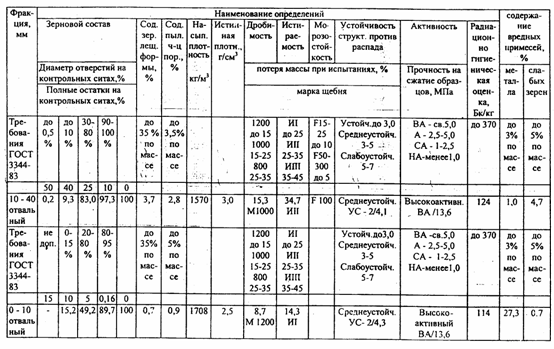

Качество щебня из сталеплавильных шлаков

Таблица 2

В связи с увеличением потребности дорожных организаций в щебне фракции 10-40 мм производство его увеличивается и в настоящее время составляет около 23 тыс.т/месяц.
