Результат выполнения конструкторской разработки.

Пневмокран состоит из следующих основных детавлей: корпуса 1 (см. рисунок), плунжера 2, рычага 3, пружины 4, упора 5, втулки 6, ниппелей 7, 8, 9, площадки 10.

Принцип работы пневмокрана:

-в исходном состоянии пневмокрана сжатый воздух через ниппель 8, подсоединенный к сети сжатого воздуха, плунжер и ниппель 7, поступает в пневмомеханизм и фиксирует его в начальном положении, создавая избыточное давление в надпоршневом пространстве;

-при нажатии рычага плунжер передвигается и занимает новое положение, сжимая пружину. При этом сжатый воздух поступает из ниппеля 8 через плунжер и ниппель9 в пнемомеханизм и приводят его в действие. Подпоршневое пространство пневмомеханизма при таком положении плунжера пневмомеханизма сообщается с атмосферой, что обеспечивает быстрое и качественное срабатывание поршня пневмомеханизма.

-при отпуске рычага плунжер под действием пружины возвращается в исходное состояние.

Переносная конструкция пневмокрана управления позволяет устанавливать его в наиболее удобном для работника месте.

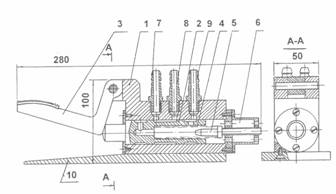

Рис. Пневмокран управления
